Question

Comment afficher graphiquement la direction principale de la capacité portante dans RF-LAMINATE ?


Réponse:
Afficher la direction principale de la capacité de charge dans le module additionnel RF-LAMINATE

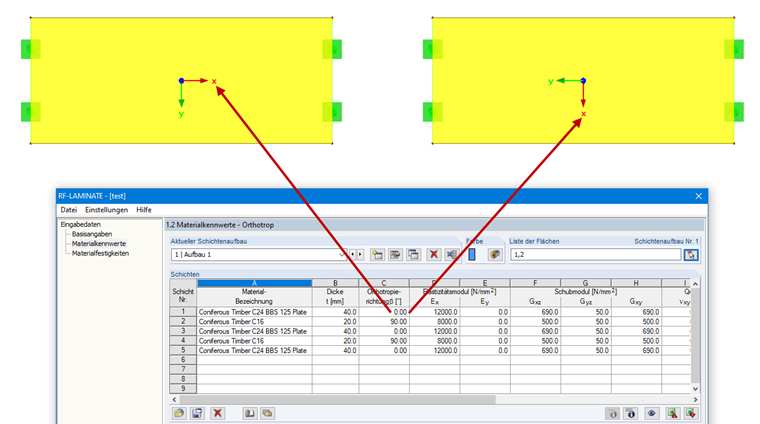

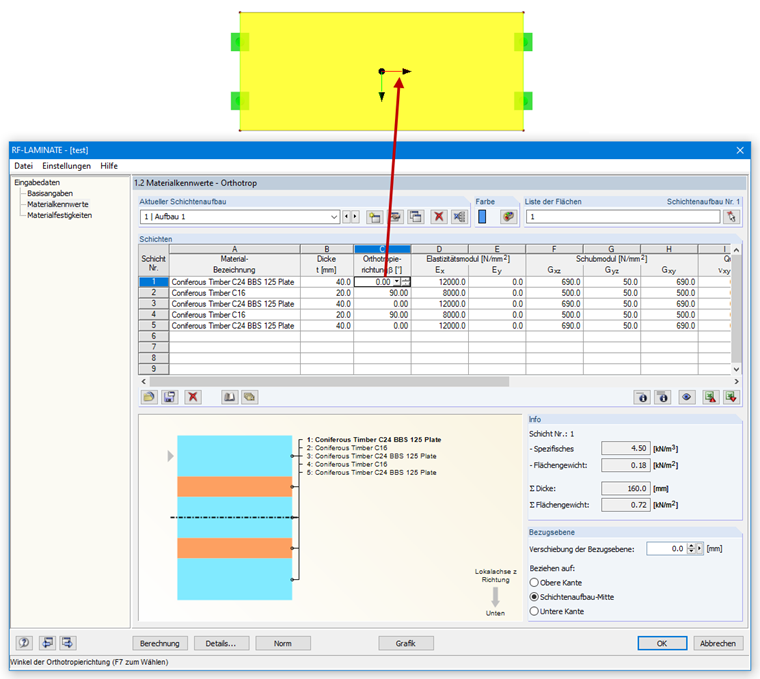

Lors de l'entrée dans le module additionnel RF-LAMINATE, il est possible de contrôler graphiquement la direction orthotrope de chaque couche. Pour ce faire, placez simplement le curseur sur la ligne souhaitée de la position correspondante. Un système de coordonnées s'affiche ensuite sur la surface du modèle RFEM (voir la Figure 01). Ce système de coordonnées doit être interprété comme suit :

axe rouge = axe x = valeur β de la couche correspondante

En général, les couches extérieures indiquent la direction principale de la capacité portante. C'est pour cela qu'il suffit de considérer uniquement la première couche. L'axe rouge indique la direction principale de la capacité portante (voir la Figure 01).

Affichage de la direction principale de la capacité portante dans RFEM

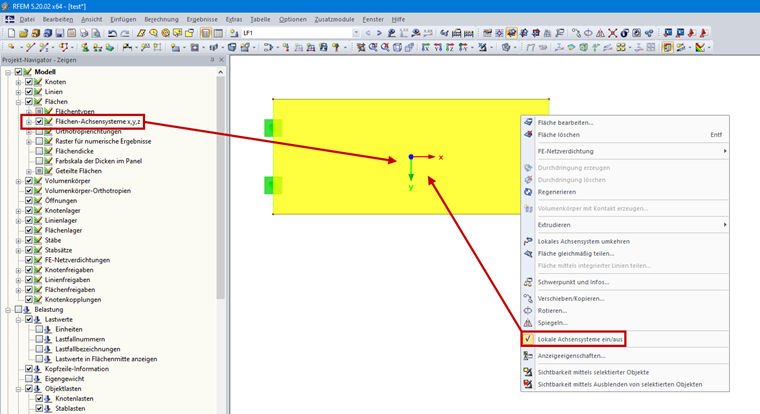

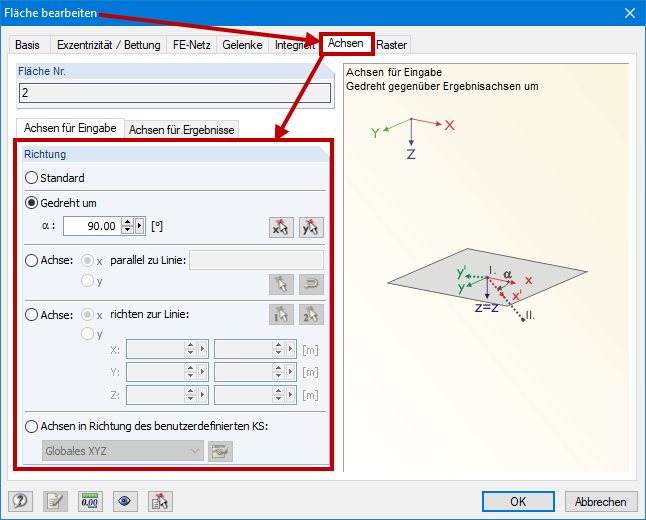

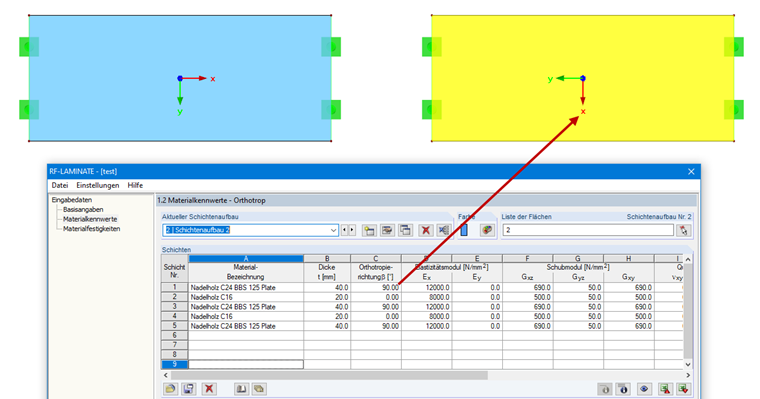

Cependant, la direction principale de la capacité portante peut être interprétée directement dans RFEM. Les systèmes d'axes locaux des surfaces peuvent être affichés en détail (voir la Figure 02). La direction orthotrope β se réfère à l'axe x local de la surface. Pour l'exemple illustré par la Figure 03, cela signifie que la direction principale de la capacité de charge de la surface de gauche va d'un appui à l'autre. Pour la surface droite, il s'agit de la direction secondaire. Si vous souhaitez modifier la direction principale de la capacité de charge pour la surface droite, vous pouvez faire pivoter le système d'axes local de la surface (voir la Figure 04) ou créer une nouvelle structure et faire pivoter la direction orthotrope β de 90° (voir la Figure 05).

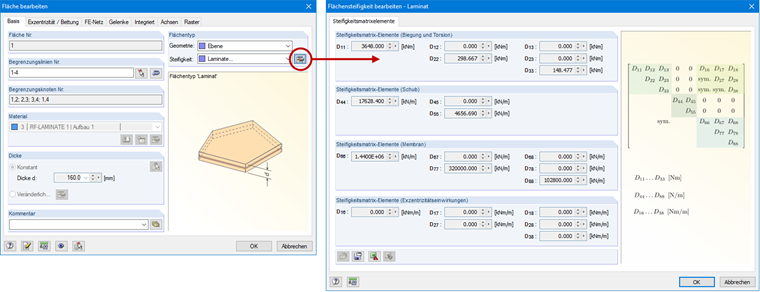

Si la direction principale de la capacité de charge n'est pas clairement visible, examinez la matrice de rigidité de la surface (voir la Figure 06). Vous pouvez par exemple y trouver la direction principale de la capacité de charge « forte » à l'aide de la rigidité en flexion. L'élément D11 se réfère à l'axe x local de la surface et de l'élément D22 se réfère à l'axe y de la surface locale.
