Jak je možné v přídavném modulu RF-LAMINATE graficky zobrazit hlavní směr nosnosti?

Odpověď

Zobrazení hlavního směru nosnosti v přídavném modulu RF-LAMINATE

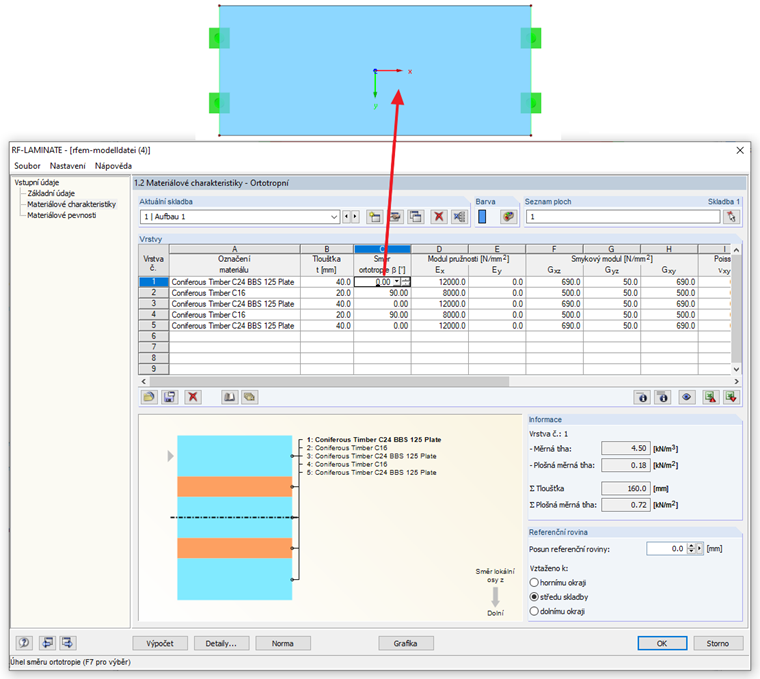

Při zadávání dat v přídavném modulu RF-LAMINATE je možné graficky zkontrolovat směr ortotropie každé jednotlivé vrstvy. Za tímto účelem jednoduše umístěte kurzor na požadovaný řádek příslušné vrstvy. Poté se v ploše modelu RFEM zobrazí souřadný systém (viz Obrázek 01). To je možné interpretovat vykládat následovně:

červená osa = osa x = hodnota β příslušné vrstvy

Vnější vrstvy zpravidla určují hlavní směr nosnosti, proto stačí zohlednit pouze první vrstvu. Červená osa přitom udává hlavní směr nosnosti (viz Obrázek 01).

Zobrazení hlavního směru nosnosti v programu RFEM

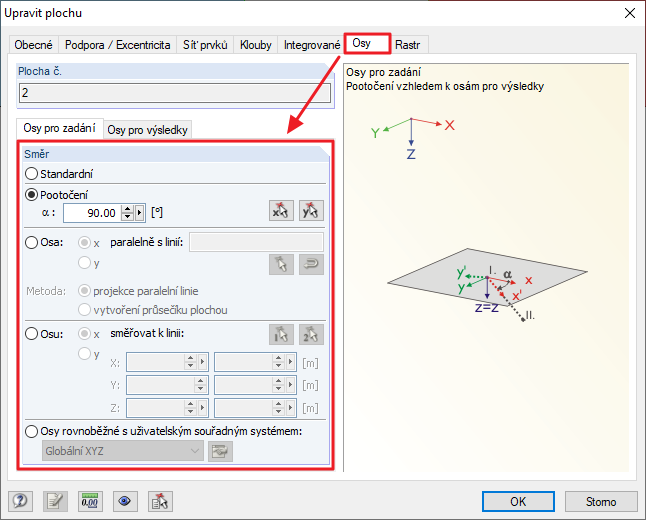

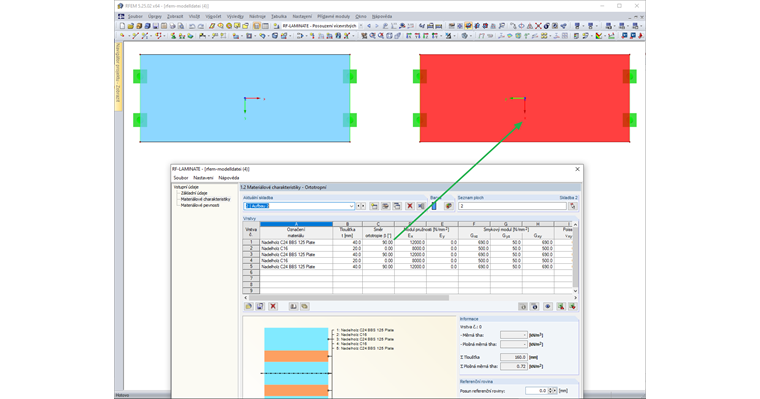

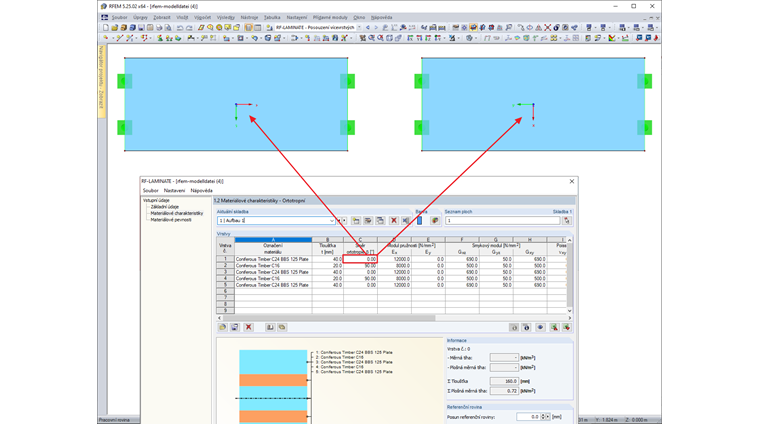

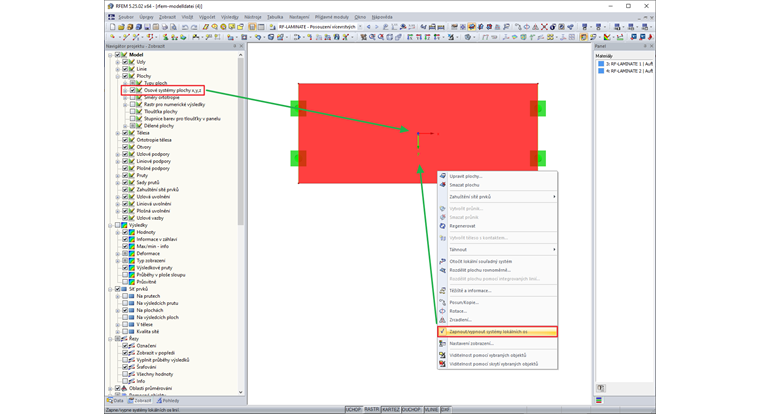

Hlavní směr nosnosti je možné ovšem interpretovat také přímo v programu RFEM. K tomu je možné zobrazit si lokální osové systémy ploch (viz Obrázek 02). Směr ortotropie β se vztahuje k lokální ose x plochy. Pro příklad znázorněný na Obrázku 03 to znamená, že hlavní směr nosnosti probíhá pro levou plochu od podpory k podpoře a pro pravou plochu vedlejší směr nosnosti. Pokud bychom chtěli změnit směr nosnosti pro pravou plochu, je možné buď natočit lokální osový systém plochy (viz Obrázek 04), nebo vytvořit novou skladbu a tam natočit směr ortotropie β o 90 ° (viz Obrázek 05).

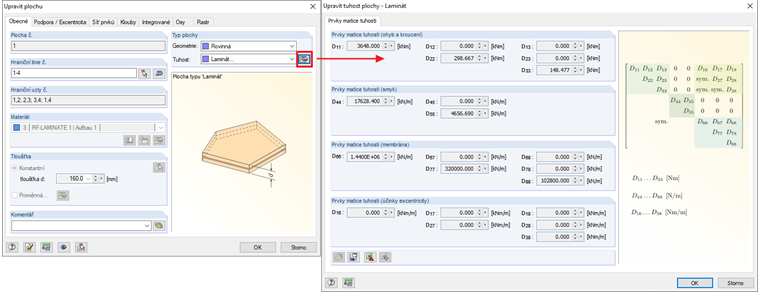

Pokud hlavní směr nosnosti není jasně rozpoznatelný, je třeba se podívat na matici tuhosti plochy (viz Obrázek 06). Zde je možné zjistit například "silný" směr nosnosti na základě ohybové tuhosti. Prvek D11 se vztahuje k lokální ose x plochy a prvek D22 k lokální ose y plochy.
