Risposta:

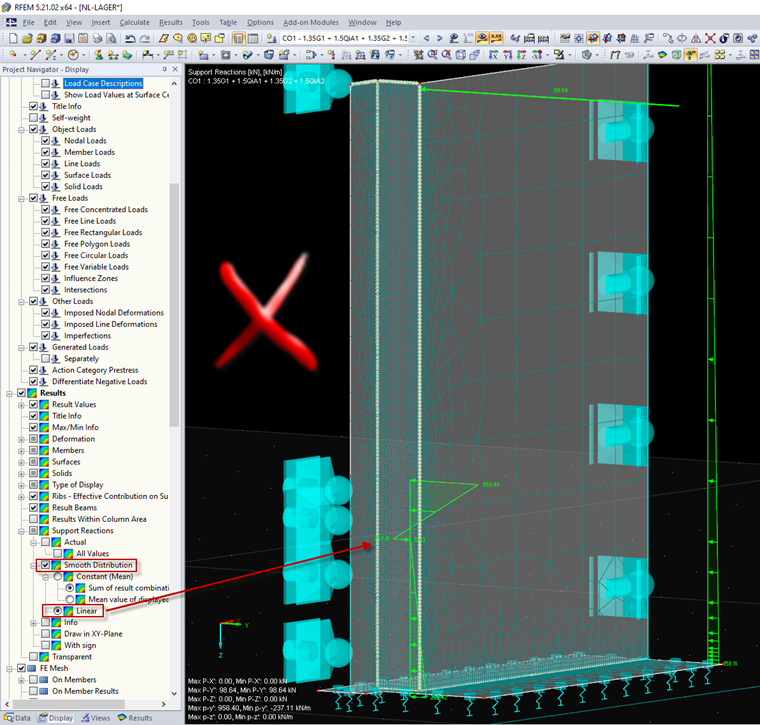

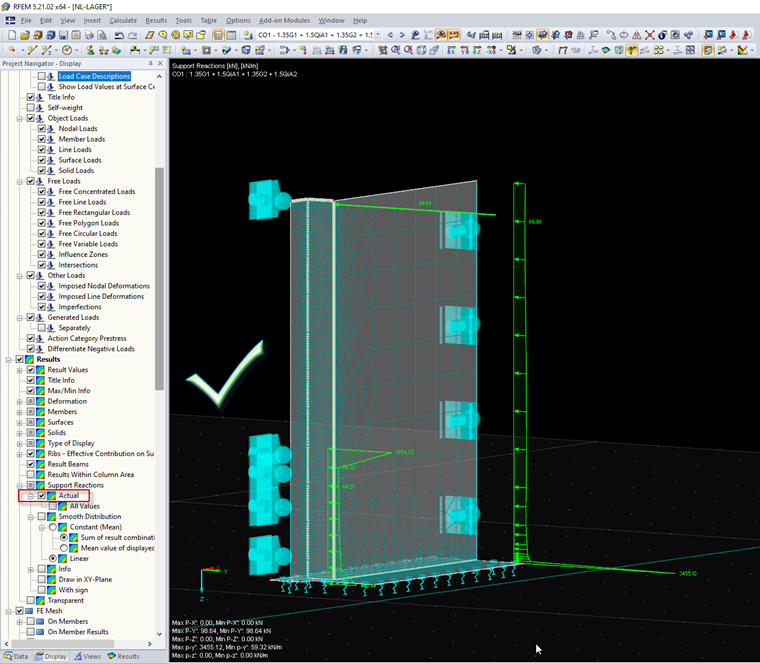

Analogamente alle superfici, ci sono varie opzioni di smussamento per visualizzare i risultati delle reazioni vincolari. Per un vincolo esterno non lineare, è necessario selezionare sempre la distribuzione effettiva per visualizzare i risultati.
Domanda
Ho definito un vincolo esterno non lineare con rottura. Durante la valutazione dei risultati vengono visualizzati risultati non plausibili. Cosa posso fare?
