Antwort:

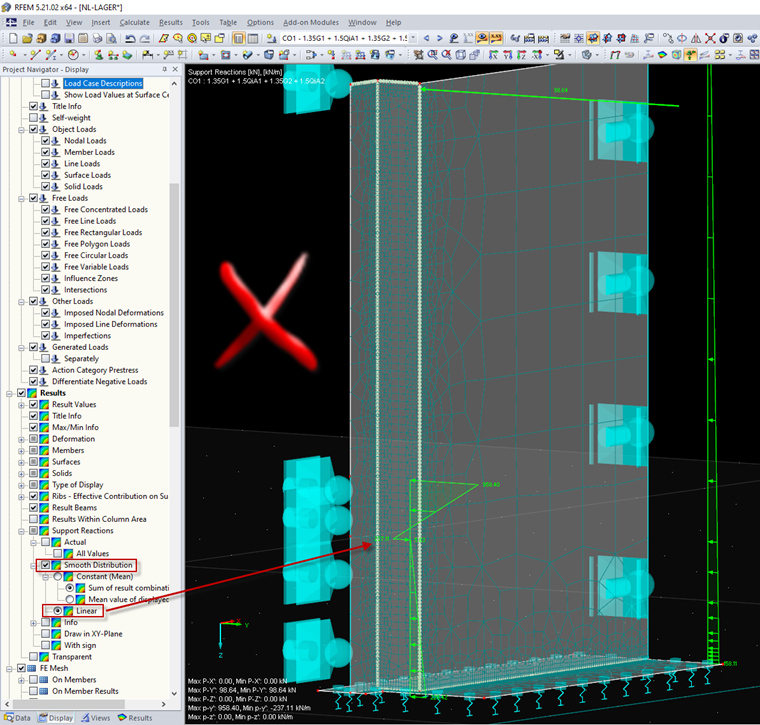

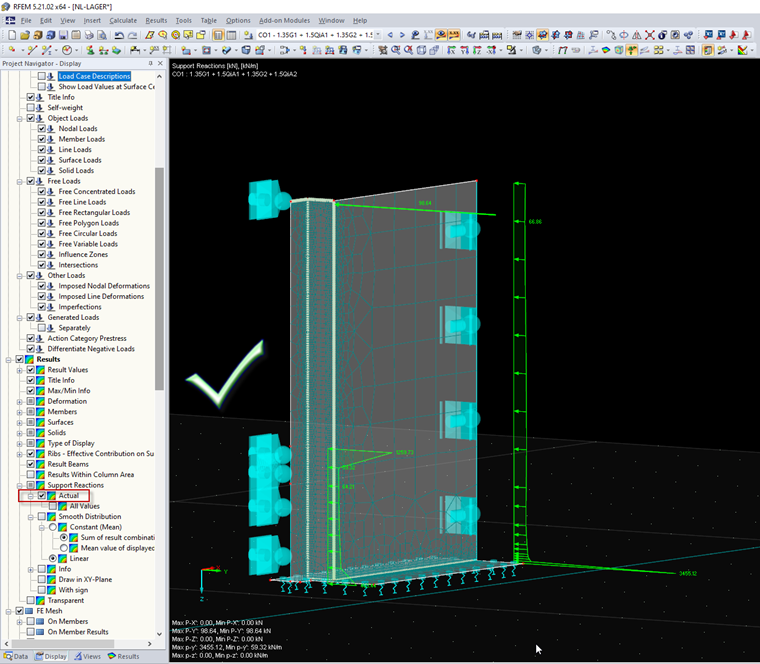

Für die Darstellung der Ergebnisse der Lagerreaktionen gibt es ähnlich wie bei den Flächen verschiedene Optionen zur Glättung. Bei einem nichtlinearen Lager sollte man immer den tatsächlichen Verlauf zur Anzeige der Ergebnisse auswählen.
Frage
Ich habe ein nichtlineares Linienlager mit Ausfall definiert. Bei der Ergebnisauswertung werden mir unplausible Ergebnisse angezeigt. Was kann ich tun?
