Odpowiedź:

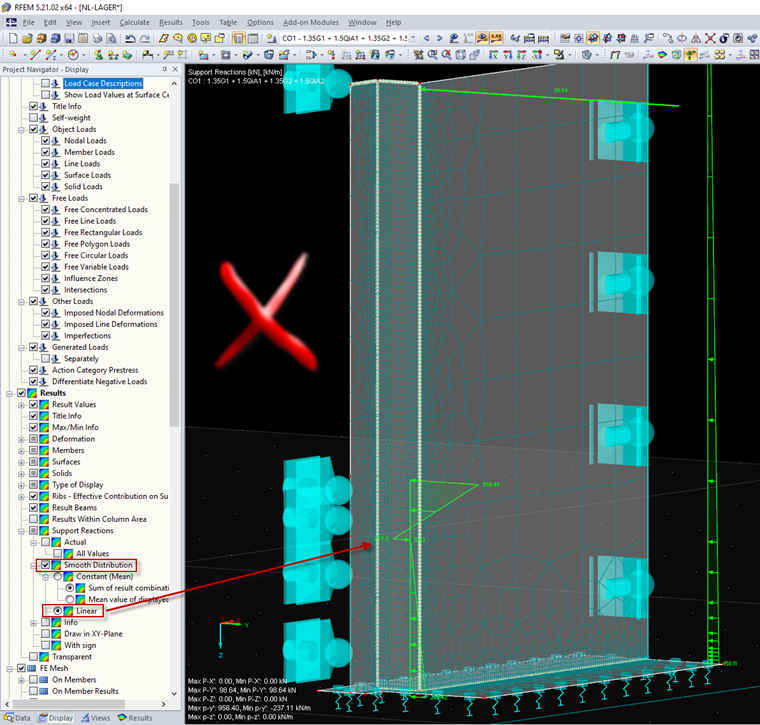

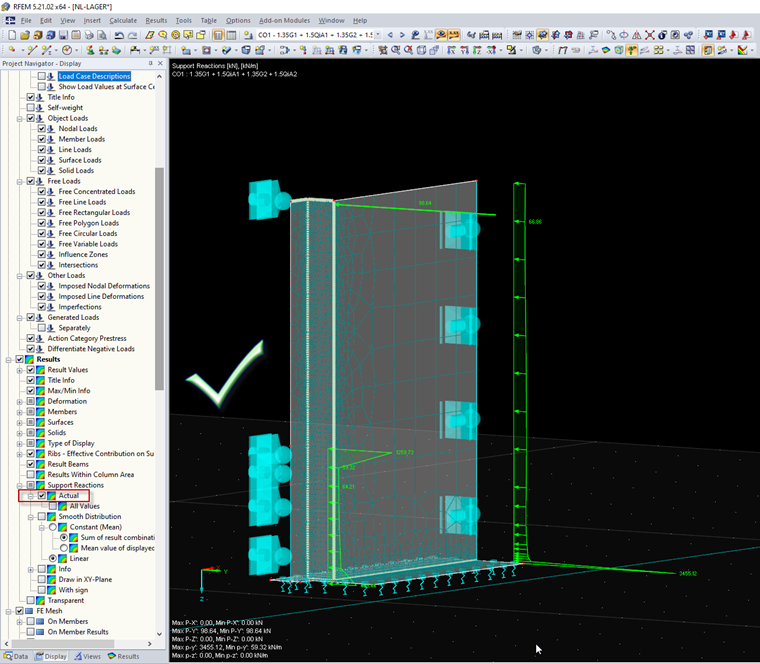

Podobnie jak w przypadku powierzchni, istnieją różne możliwości wygładzania wyników reakcji podporowych. W przypadku podpory nieliniowej należy zawsze wybrać rzeczywisty rozkład, aby wyświetlić wyniki.
Pytanie
Zdefiniowałem nieliniową podporę liniową z uszkodzeniem. Podczas analizy wyników wyświetlane są nieprawdopodobne wyniki. Co możemy zrobić?
