Odpověď:

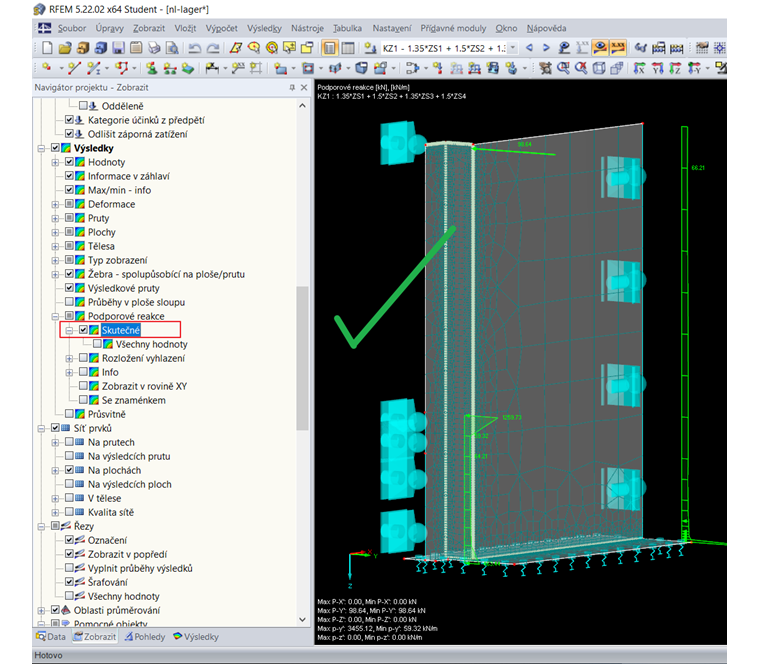

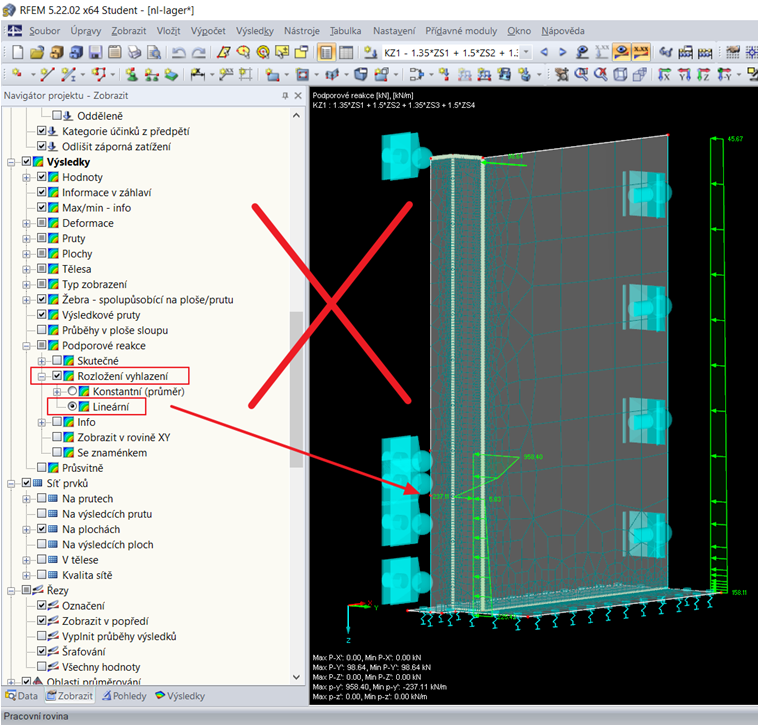

Pro zobrazení výsledků podporových reakcí je podobně jako u ploch k dispozici několik možností pro vyhlazení. U nelineární podpory by se pro zobrazení výsledků měl vždy vybrat skutečný průběh.
Dotaz
Definoval jsem nelineární liniovou podporu s neúčinností. Při vyhodnocování výsledků se zobrazí nevěrohodné výsledky. Co je zde nutné udělat?
