È possibile visualizzare i risultati della simulazione del vento calcolati in RWIND in RFEM?

È possibile visualizzare i risultati calcolati in RWIND in RFEM?

Risposta:

A partire dalla versione 6.03 (RFEM) e 2.03 (RWIND), i risultati calcolati in RWIND possono essere visualizzati anche in RFEM.

Per fare ciò, è sufficiente attivare l'add-on "Simulazione del vento" in RWIND e avviare il calcolo corrispondente.
Appare RWIND ed esegue la simulazione. Una volta completato il calcolo, apparirà la seguente finestra di dialogo.

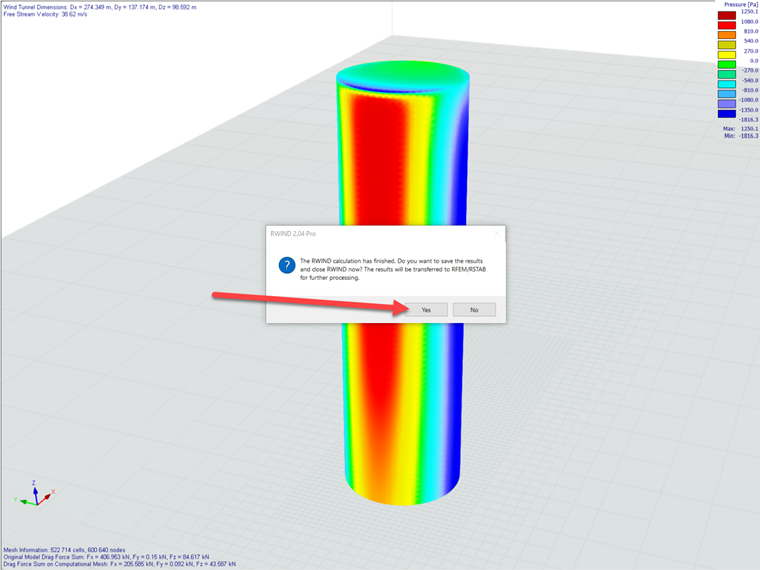

Esportazione dei risultati della simulazione del vento da RWIND a RFEM

Facendo clic su "Sì", RWIND viene chiuso e RFEM carica i dati dei risultati. Nella visualizzazione dei risultati in RFEM, è ora possibile visualizzare le proprietà relative alla superficie, come mostrato nell'immagine seguente. È possibile utilizzare il navigatore in alto a sinistra per passare dai risultati dell'analisi strutturale alla simulazione del vento.

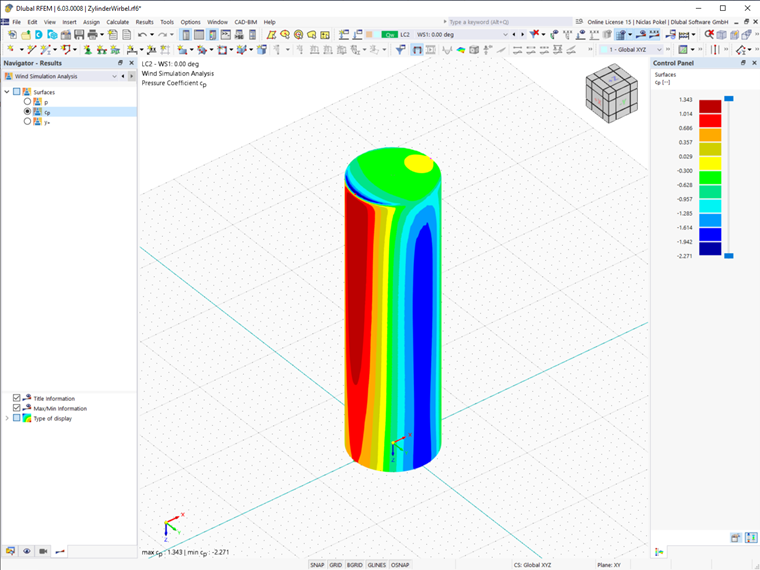

Visualizzazione dei risultati della simulazione del vento importati da RWIND in RFEM
