Können in RWIND berechnete Ergebnisse der Windsimulation in RFEM angezeigt werden?
Antwort
Seit der Version 6.03 (RFEM) und 2.03 (RWIND) können in RWIND berechnete Ergebnisse auch in RFEM dargestellt werden.

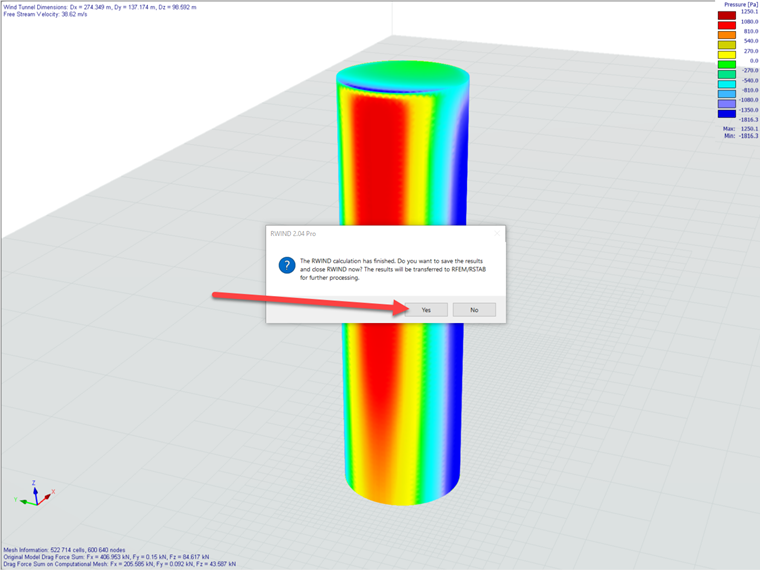

Hierzu muss in RWIND das Add-On "Windsimulation" aktiviert und die entsprechende Berechnung gestartet werden. RWIND öffnet sich und führt die Simulation durch. Sobald die Berechnung abgeschlossen wurde öffnet sich der folgende Dialog.

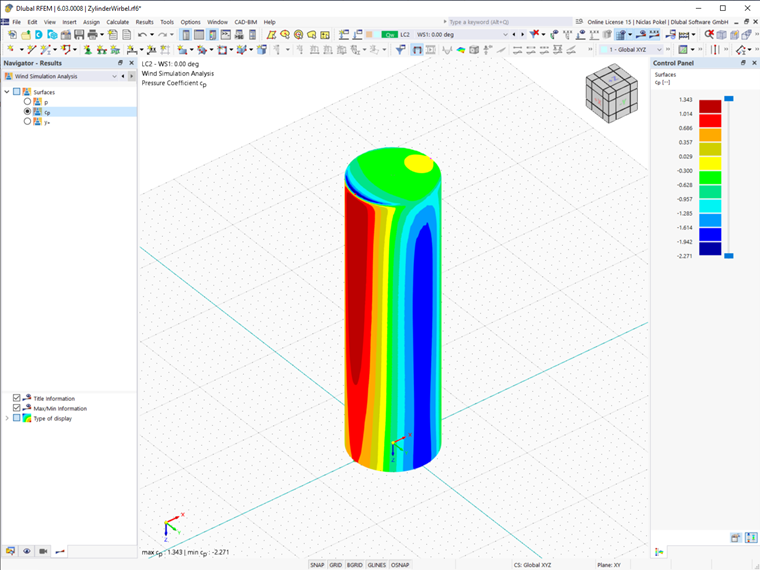

Mit klick auf "Yes" schließt RWIND sich im Anschluss wieder und RFEM lädt die Ergebnisdaten. In der Ergebnisanzeige in RFEM können die flächenbezogenen Kennwerte nun angezeigt werden wie das nachfolgende Bild zeigt. Über den links oben befindlichen Navigator kann zwischen Ergebnissen der statischen Analyse und der Windsimulation gewechselt werden.
Schlüsselwörter
Ergebnisse Windsimulation Oberflächenkennwerte
