Je možné v programu RFEM zobrazit výsledky simulace větru vypočítané v programu RWIND?

Je možné v programu RFEM zobrazit výsledky vypočítané v programu RWIND?

Odpověď:

Od verzí 6.03 (RFEM) a 2.03 (RWIND) lze výsledky vypočítané v programu RWIND zobrazit také v programu RFEM.

K tomu je třeba v programu RFEM v addonech aktivovat "Simulaci větru" a spustit příslušný výpočet.

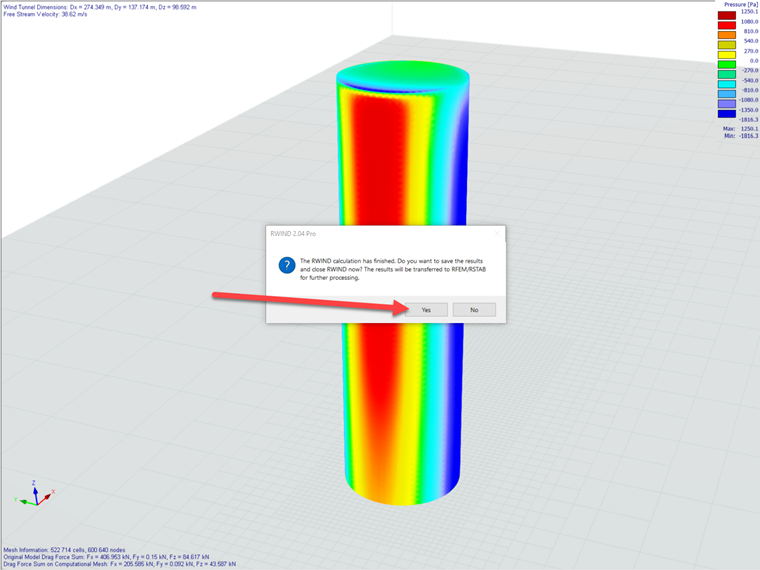

Program RWIND se otevře a provede simulaci. Jakmile je výpočet dokončen, zobrazí se následující dialog.

Export výsledků simulace větru z programu RWIND do programu RFEM

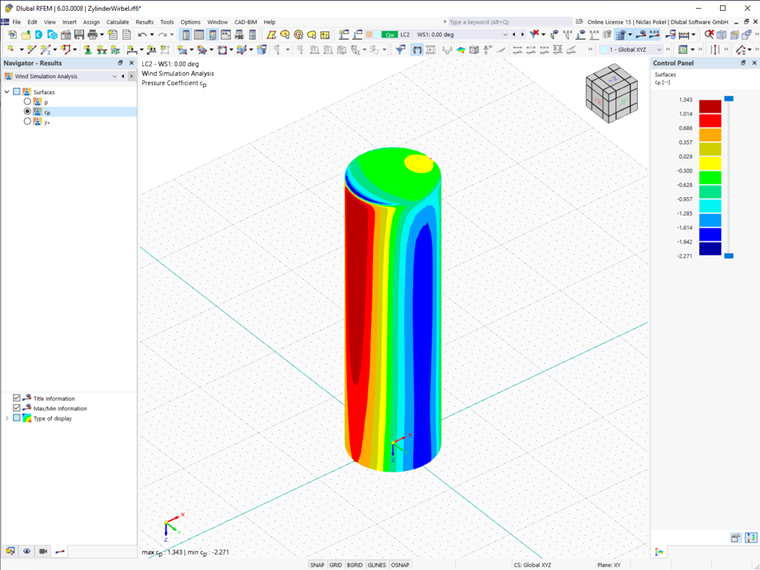

Kliknutím na tlačítko „Ano“ se program RWIND zavře a RFEM načte výsledky. Při zobrazení výsledků v programu RFEM lze nyní zobrazit hodnoty plošných veličin, jak je znázorněno na následujícím obrázku. V navigátoru vlevo nahoře lze přepínat mezi výsledky statické analýzy a simulace větru.

Zobrazení výsledků simulace větru importovaných z programu RWIND do programu RFEM
