Aste doppie

Come posso selezionare le aste doppie in RSTAB 9 come si verificano, ad esempio, in un collegamento telescopico, possono essere modellate?


Risposta:

Ad esempio, i componenti annidati di un braccio telescopico di una macchina strutturale trasportano le loro forze meccanicamente tra i componenti.

Questo trasferimento di forza speciale può essere risolto in RSTAB 9 come segue:

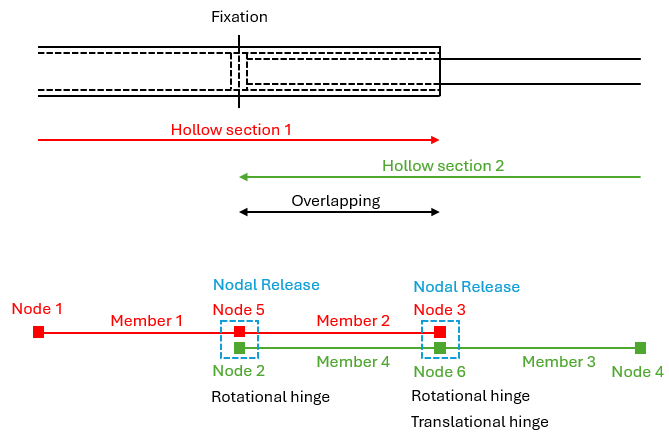

Un caratteristico collegamento a spina come quello mostrato nello schizzo è costituito da quattro aste. Nell'area di sovrapposizione, due aste (asta 2 e asta 4) si sovrappongono.
Le aste sovrapposte possono essere create per mezzo di svincoli nodali. Per questo, è necessario definire uno svincolo nodale nel nodo 2 che svincoli le aste 1 e 2. Come risultato dello svincolo nodale, viene creato il nodo 5, che funge da nodo finale dell'asta 1 e nodo iniziale dell'asta 2. L'asta 1 e l'asta 2 sono rigidamente collegate tra loro.

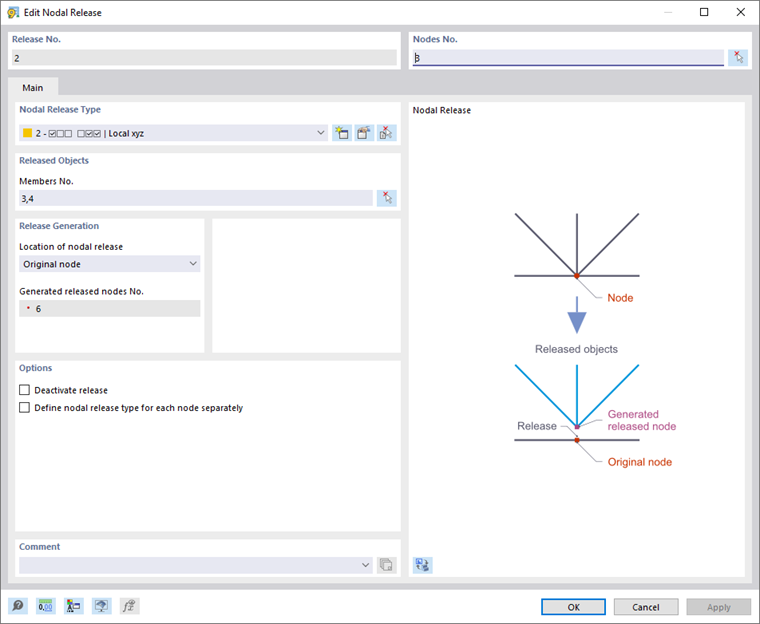

Ora, è possibile definire l'asta sovrapposta 4 tra il nodo 2 e il nodo 3. È anche necessario definire uno svincolo nodale nel nodo 3, che svincoli le aste 3 e 4. A causa dello svincolo nodale, viene creato il nodo 6, che funge da nodo finale dell'asta 4 e nodo iniziale dell'asta 3. L'asta 3 e l'asta 4 sono rigidamente collegate tra loro.

Al fine di garantire che la forza sia trasportata solo tramite una coppia di forze alle estremità delle aste sovrapposte, secondo la costruzione, le condizioni di vincolo tra il nodo 2 e il nodo 5, nonché il nodo 3 e il nodo 6 devono essere definite nel nodo svincoli come tipo di svincolo nodale.

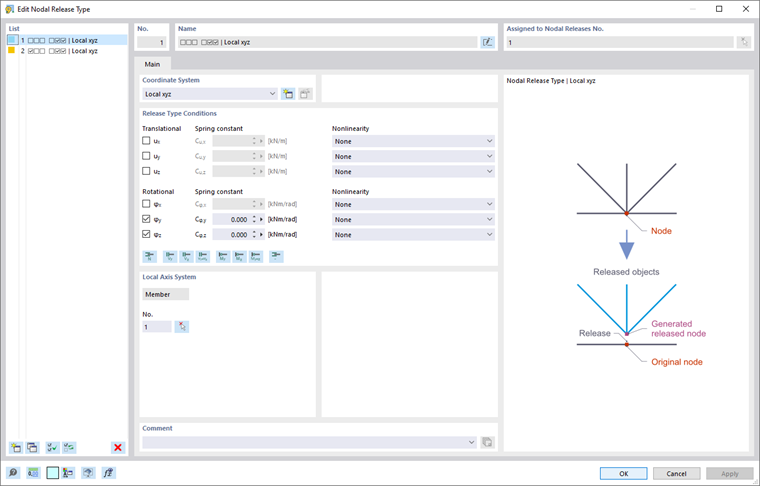

Un vincolo a momento negli svincoli nodali tra il nodo 2 e il nodo 3 e il nodo 6 dovrebbe garantire che il carico del momento flettente tra le aste rosse (asta 1 e 2) e l'asta verde (asta 3 e 4) sia diverso per mezzo di una coppia di forze alle estremità delle forze che si sovrappongono alle aste.

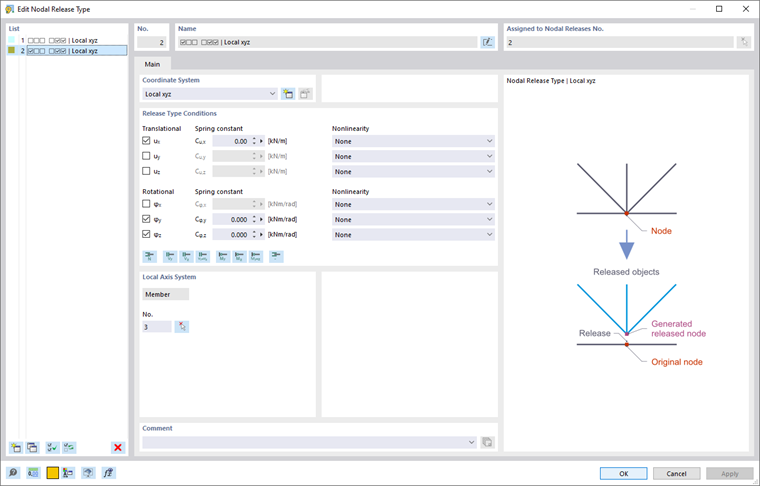

Una cerniera a forza assiale nello svincolo nodale tra il nodo 3 e il nodo 6 dovrebbe garantire che il carico della forza assiale sia trasferito solo tra le aste continue verdi e rosse per il fissaggio pianificato.
