Les composants imbriqués d’une flèche télescopique d’un outil de construction, par exemple, transportent leurs forces mécaniquement entre les composants.
Ce transfert d’effort spécial peut être résolu dans RSTAB 9 comme suit :

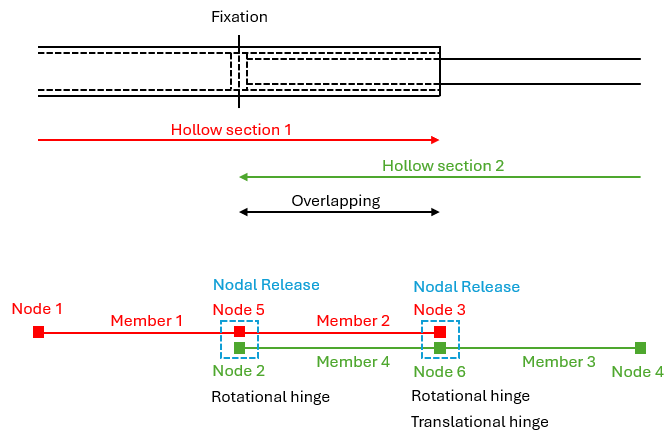

L’assemblage enfichable représenté sur le schéma est composé de quatre barres. Dans la zone de recouvrement, deux barres (barres 2 et 4) se chevauchent.

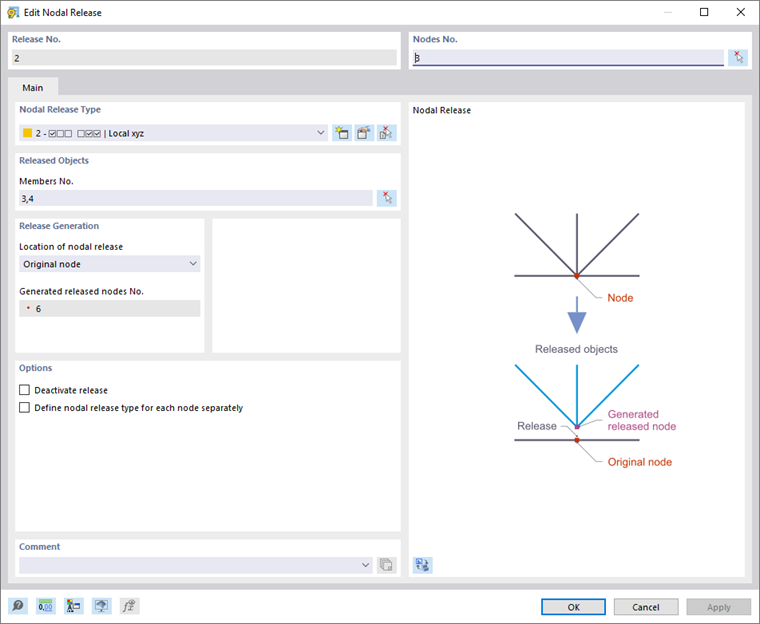

Les barres en recouvrement peuvent être créées à l’aide de libérations nodales. Pour ce faire, définissez une libération nodale au nœud 2 qui libérera les barres 1 et 2. Le nœud 5 est créé à la suite de la libération nodale et joue le rôle de nœud de fin de la barre 1 et de nœud de début de la barre 2. Les barres 1 et 2 sont connectées de manière rigide.
Vous pouvez maintenant définir la barre en recouvrement 4 entre les nœuds 2 et 3. Définissez également une libération nodale au nœud 3, libérant ainsi les barres 3 et 4. Grâce à la libération nodale, le nœud 6 est créé et joue le rôle de nœud de fin de la barre 4 et de nœud de début de la barre 3. Les barres 3 et 4 sont connectées de manière rigide.
Afin d’assurer que l’effort n’est transporté aux extrémités des barres qui se chevauchent que par un couple de force, selon la construction, les conditions d’assemblage entre les nœuds 2 et 5 ainsi que les nœuds 3 et 6 doivent être définies dans la boîte de dialogue en tant que type de libération nodale.

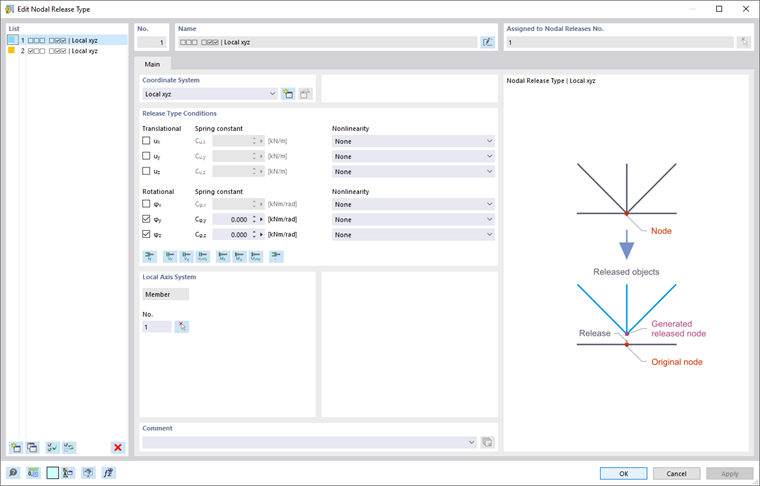

Une articulation de moment dans les libérations nodales entre les nœuds 2 et 5 ainsi qu’entre les nœuds 3 et 6 doit garantir que la charge de moment fléchissant entre les barres rouges (barres 1 et 2) et la barre verte (barres 3 et 4) est transférée à l’aide d’un couple de force aux extrémités des barres en recouvrement.

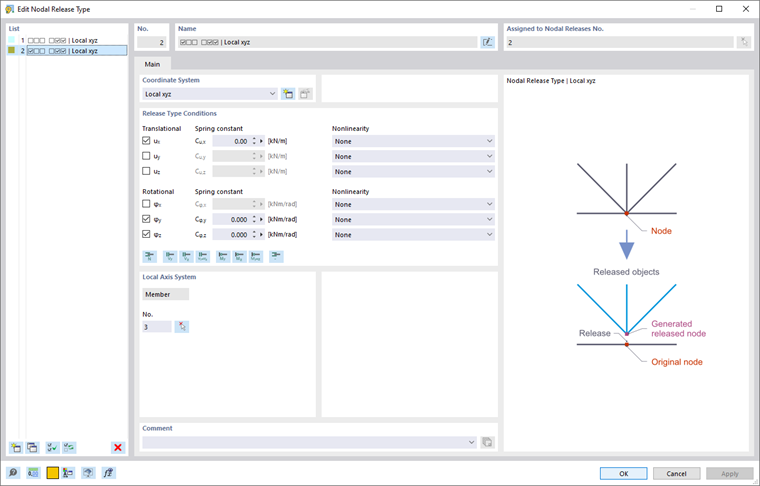

Une articulation d’effort normal dans la libération nodale entre les nœuds 3 et 6 doit garantir que la charge d’effort normal n’est transférée qu’entre les fixations de barres continues vertes et rouges pour l’assemblage prévu.
