Sottolinea la struttura della saldatura

In RF-STEEL Surfaces, è possibile visualizzare le tensioni rilevanti per la verifica delle saldature, ad esempio, secondo EN 1993-1-8, Figura 4.5. Beim Auswerten der Spannungsanteile ist das lokale xyz-Achsensystem der Flächen zu beachten.

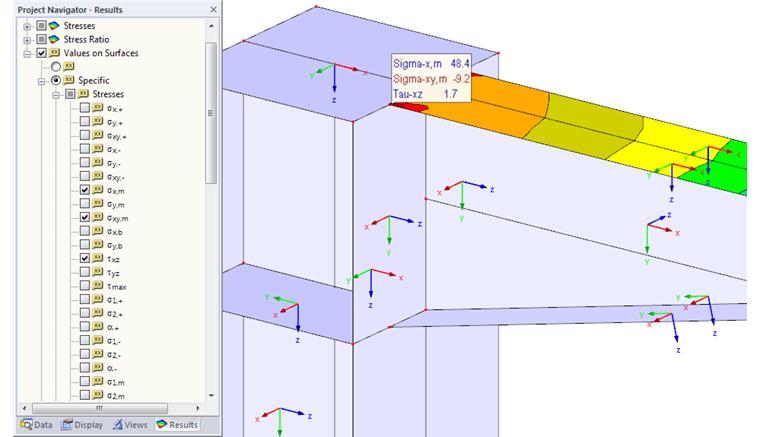

L'esempio mostra il collegamento di saldatura di un giunto del telaio. L'asse y della superficie di un'ala della travatura reticolare è parallelo all'asse della saldatura. Per la sovrapposizione delle tensioni secondo EN 1993-1-8, Eq. (4.1) si considerano le seguenti tensioni:

σ_⊥ (tensione normale perpendicolare all'asse della saldatura): σ_x,m
σ_‖ (tensione normale parallela all'asse della saldatura, insignificante): σ_y,m
τ_⊥ (tensione di taglio perpendicolare all'asse della saldatura): τ_xz
τ_‖ (tensione di taglio parallela all'asse della saldatura): σ_{xy, m}

Le componenti della tensione possono essere impostate nel Navigatore risultati e visualizzate nei punti della mesh agli elementi finiti.

Autore

Mr. Vogl crea e gestisce la documentazione tecnica.
