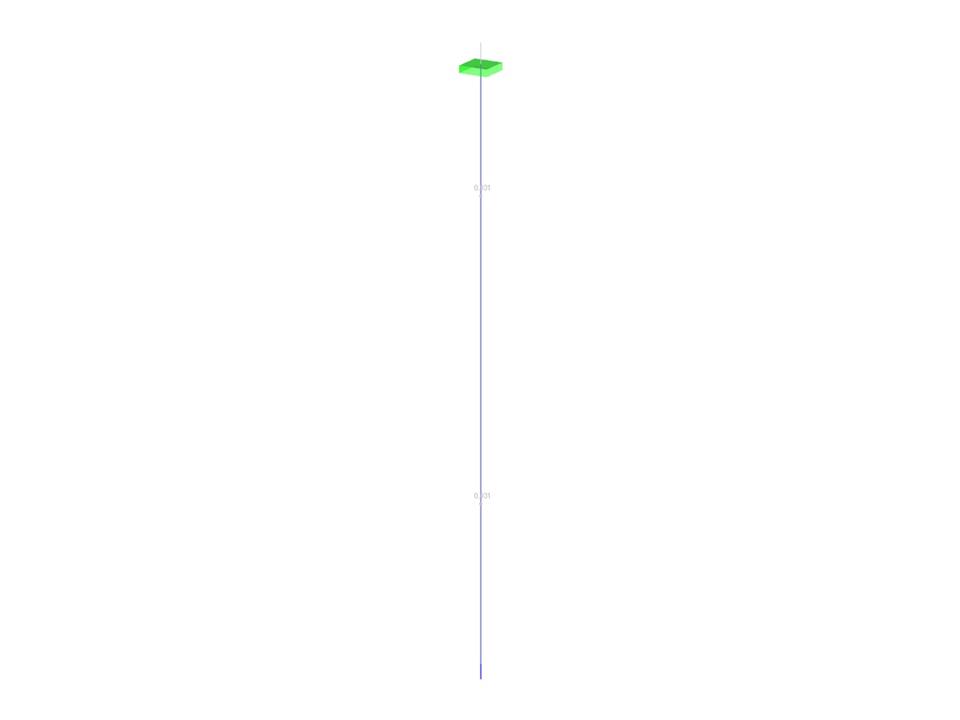

Un'asta con una sezione trasversale quadrata è fissata all'estremità superiore. L'asta è caricata dal suo peso proprio. Per confronto, l'esempio è anche modellato con il carico di forza concentrato il cui valore è uguale alla gravità. Questo esempio di verifica mira a mostrare la differenza tra questi tipi di carico sebbene la forza di carico totale sia uguale.
Esempio di verifica 000062 | 2
| Numero di nodi | 3 |
| Numero di linee | 2 |
| Numero di aste | 2 |
| Numero di casi di carico | 1 |
| Peso totale | 0,031 t |
| Dimensioni | 0.500 x 0.500 x 10.250 m |
| Versione del programma | 5.06.11 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
