Online manuál programu RFEM - Plochy (anglicky)
,_LC1__LI.jpg?mw=926&hash=54f4ac6ba2da3ff97f205a9fae2c8a94f9d81815)

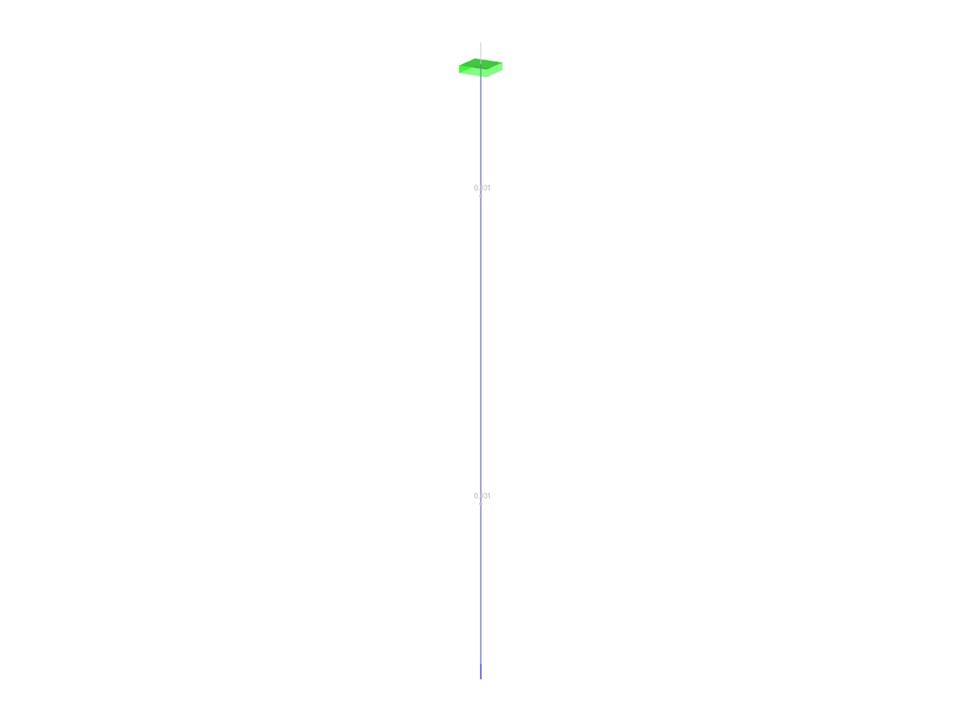

Tyč se čtvercovým průřezem je na svém horním konci vetknutá. Je zatížena vlastní tíhou. Pro srovnání je tento příklad také modelován se zatížením osamělou sílou, jejíž velikost odpovídá tíhové síle. Tento verifikační příklad má ukázat rozdíl mezi těmito typy zatížení, i když je celková zatěžovací síla stejná.
Verifikační příklad 000062 | 2
| Počet uzlů | 3 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 0,031 t |
| Rozměry | 0,500 x 0,500 x 10,250 m |
| Verze programu | 5.06.11 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
