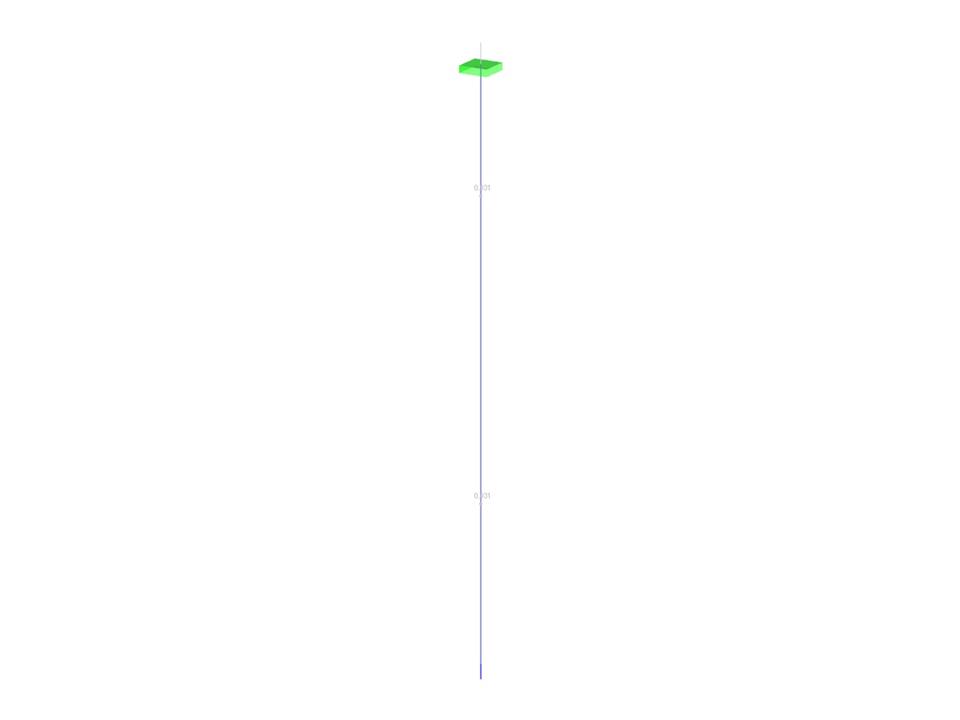

Une barre de section carrée est fixée à l'extrémité supérieure. La barre est chargée par son propre poids. À des fins de comparaison, cet exemple est également modélisé avec la charge de force concentrée, dont la valeur est égale à la gravité. Cet exemple de vérification a pour objectif de montrer la différence entre ces types de chargement, même pour la force de chargement totale.
Modèle utilisé dans
Total
Cette page a reçu 0 évaluations des utilisateurs.
| 5 étoiles | ||
| 4 étoiles | ||
| 3 étoiles | ||
| 2 étoiles | ||
| 1 étoile |
Exemple de vérification 000062 | 2
| Nombre de nœuds | 3 |
| Nombre de lignes | 2 |
| Nombre de barres | 2 |
| Nombre de cas de charge | 1 |
| Poids total | 0,031 t |
| Dimensions (métrique) | 0,500 x 0,500 x 10,250 m |
| Dimensions (impériales) | 1.64 x 1.64 x 33.63 feet |
| Version du logiciel | 5.06.11 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
