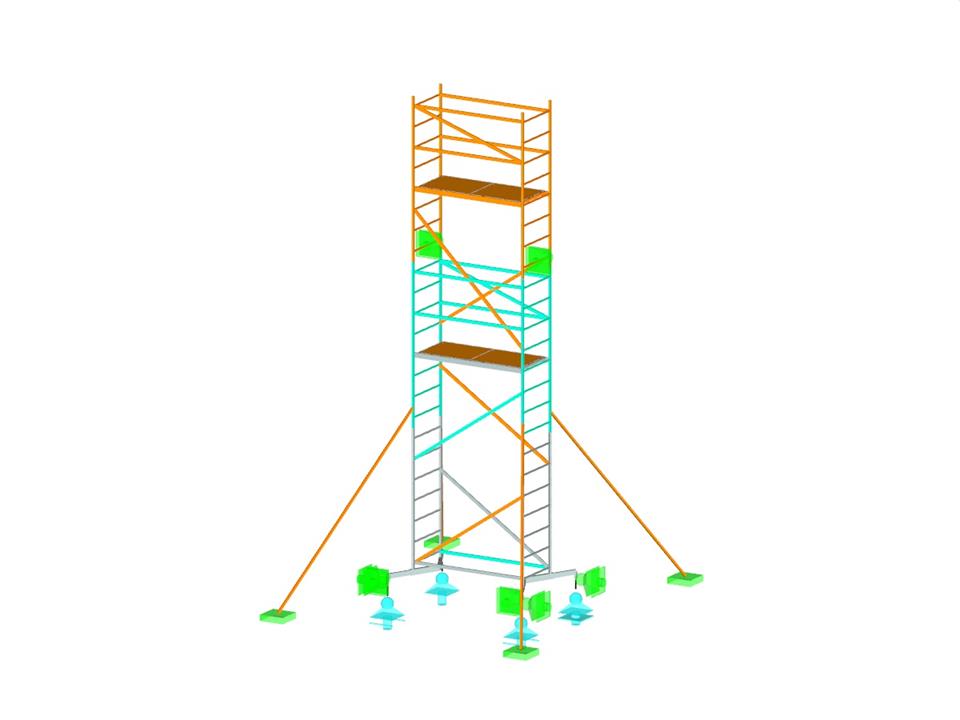

Échafaudage en aluminium
| Nombre de nœuds | 248 |
| Nombre de lignes | 331 |
| Nombre de barres | 319 |
| Nombre de surfaces | 6 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 8 |
| Nombre de combinaisons de charges | 21 |
| Nombre de combinaisons de résultats | 1 |
| Poids total | 0,064 t |
| Cotation fonctionnelle | 3,332 x 6,102 x 2,599 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Webinaire
Webinaire
Fonctionnalité de produit
Foire aux questions (FAQ)
Foire aux questions (FAQ)
Foire aux questions (FAQ)
Base de connaissance
Base de connaissance
Dlubal_KohlA_]_LI.jpg?mw=350&hash=ee8d38f1c4853d80307fa156c159b5e78a3fdca9)
Dlubal_KohlA.png?mw=350&hash=4b2cf4b62f519e4b3c6df0532a85433ea358e54d)
La non-linéarité de l'articulation de barre « Échafaudage N | φy,φz » vous permet de simuler un assemblage tubulaire d'échafaudage.
La vérification des barres en acier formées à froid selon l'AISI S100-16/la CSA S136-16 est disponible dans RFEM 6. Vous pouvez accéder à la vérification en sélectionnant « AISC 360 » ou « CSA S16 » comme norme dans le module complémentaire Vérification de l'acier. « AISI S100 » ou « CSA S136 » est alors automatiquement sélectionné pour la vérification formée à froid.
RFEM applique la méthode de résistance directe (MSD) pour calculer la charge de flambement élastique de la barre. La méthode de résistance directe offre deux types de solutions, numériques (méthode de la bande finie) et analytiques (spécification). La courbe de signature FSM et les formes de flambement peuvent être visualisées sous Sections.
Les non-linéarités de barre « Échafaudage - N phiy/phiz » et « Diagramme d'échafaudage » activent la simulation mécanique d'un assemblage tubulaire avec tronçon interne entre deux éléments de barre.
Le modèle équivalent transfère le moment fléchissant via un tube externe trop sollicité et après avoir fixé positivement via le tronçon interne, en fonction de l'état de compression de la fin de barre.
Différents paramètres de vérification des sections peuvent être ajustés dans la configuration pour l'état limite de service. La condition de section appliquée pour l'analyse des déformations et de l'ouverture des fissures peut y être contrôlée.
Les paramètres suivants peuvent être activés :
- État fissuré calculé d'après la charge associée
- État fissuré déterminé sous forme d'enveloppe à partir de toutes les situations de projet à l'ELS
- État de fissuration indépendant de la charge
