Manuale RFEM Online | 4.4 Superfici
.png?mw=926&hash=b9eae3310d66e73ca691fabce4a34cc8ce337777)

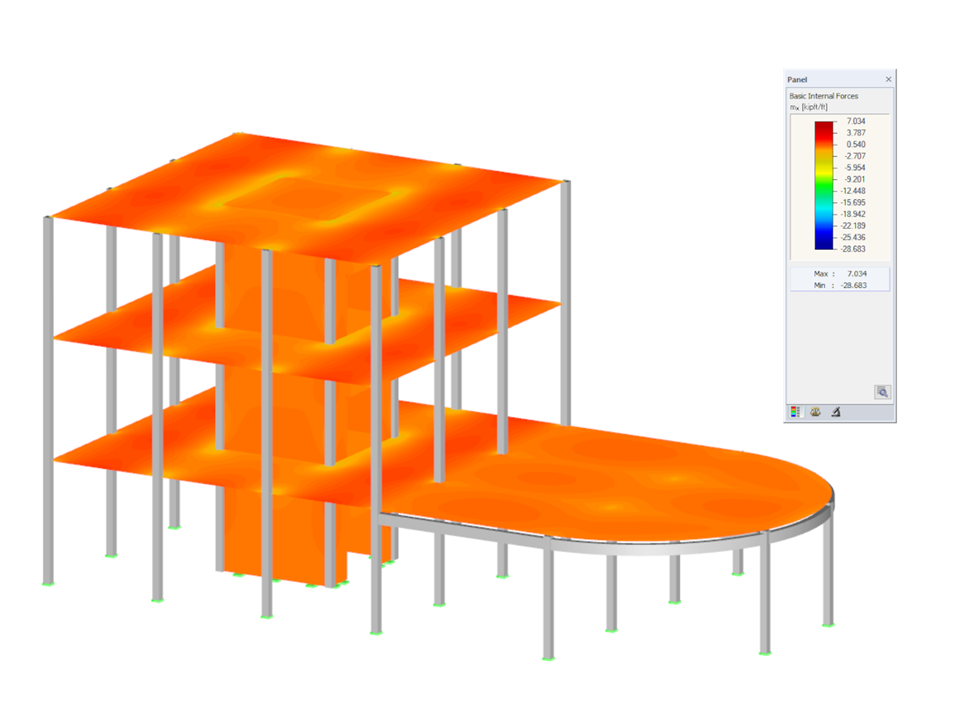

Asta in calcestruzzo e struttura della superficie modellata in RFEM. Il webinar nel link sottostante mostra il flusso di lavoro di progettazione secondo la norma ACI 318-19 utilizzando i moduli aggiuntivi RF-CONCRETE Members and Surfaces.
Struttura in calcestruzzo secondo ACI 318-19
| Numero di nodi | 88 |
| Numero di linee | 130 |
| Numero di aste | 63 |
| Numero di superfici | 18 |
| Numero di solidi | 0 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 13 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 593,812 t |
| Dimensioni | 30.500 x 15.088 x 15.088 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Corso di formazione online
Corso di formazione online
Corso di formazione online
Caratteristiche del prodotto
Caratteristiche del prodotto
Caratteristiche del prodotto
.png?mw=350&hash=89d38ebf39f87b491d2323def2362f69bd26ca8d)
La libreria dei materiali include già i tipi americani di cemento armato e di acciaio per armature disponibili per la progettazione. Tuttavia, per la progettazione è sempre possibile definire altri materiali secondo ACI 318.
Per impostazione predefinita, le unità utilizzate per la verifica del calcestruzzo armato secondo ACI 318 sono impostate sul sistema di misura imperiale.
I risultati dell'analisi degli spostamenti generalizzati sono visualizzati in tabelle dalla chiara e facile consultazione. Vengono mostrati tutti i valori intermedi in modo comprensibile. La rappresentazione grafica del rapporto di progetto e degli spostamenti generalizzati in RFEM consente di indentificare rapidamente le sezioni critiche o fessurate.
La visualizzazione dei risultati e dei valori intermedi per superficie e per punto consente di visionare tutti i dettagli del calcolo. Tutti i risultati vengono integrati automaticamente nella relazione di calcolo di RFEM.
È possibile utilizzare l'opzione "Mesh indipendente preferita" nelle impostazioni della mesh EF per creare una mesh EF per oggetti integrati che sia indipendente l'uno dall'altro. Ciò consente di generare una mesh EF significativamente più dettagliata e precisa per i singoli oggetti che sono integrati l'uno nell'altro.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
