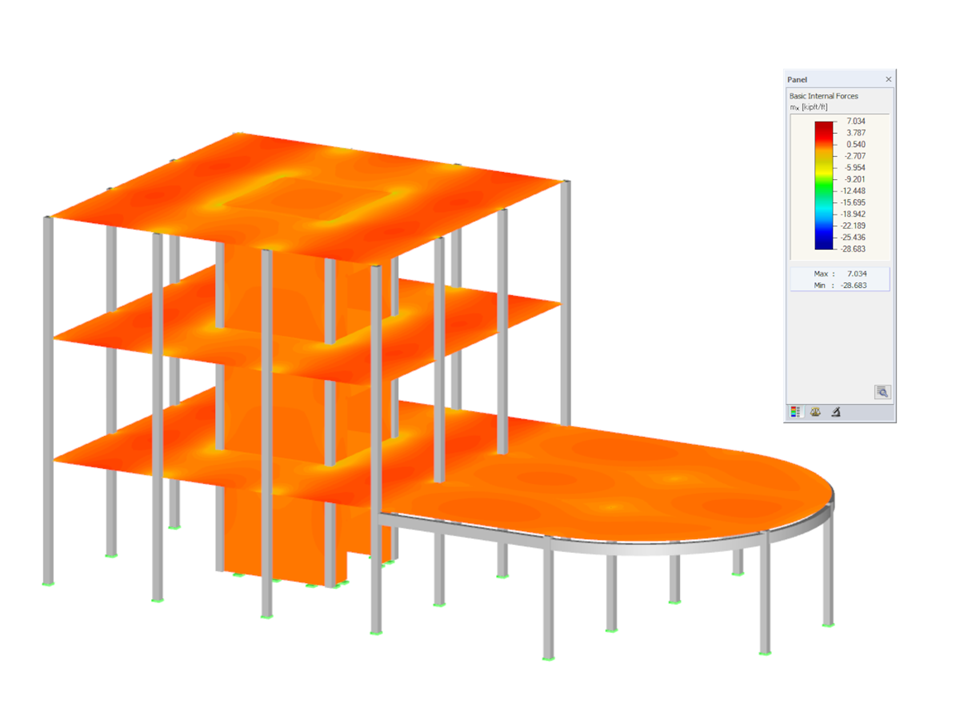

In RFEM modelliertes Tragwerk aus Betonstäben und -flächen. Das Webinar im Link unten demonstriert den Bemessungsworkflow nach der Norm ACI 318-19 mit Hilfe der Zusatzmodule RF-BETON Stäbe und Flächen.
Betonstruktur nach ACI 318-19
Anzahl Knoten | 88 |
Anzahl Linien | 130 |
Anzahl Stäbe | 63 |
Anzahl Flächen | 18 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 4 |
Anzahl Lastkombinationen | 13 |
Anzahl Ergebniskombinationen | 2 |
Gesamtgewicht | 593,812 t |
Abmessungen | 30,500 x 15,088 x 15,088 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Zur Bemessung stehen bereits angelegte amerikanische Betonsorten und Betonstähle in einer Materialbibliothek zur Auswahl. Es besteht jederzeit die Möglichkeit, weitere benutzerdefinierte Materialien zur Bemessung nach ACI 318 zu definieren.
Die verwendeten Einheiten sind für die Stahlbetonbemessung nach ACI 318 standardmäßig auf das imperiale Maßsystem eingestellt.
Nach der Bemessung werden die Ergebnisse der Verformungsberechnung in übersichtlichen Ausgabetabellen aufgelistet. Sämtliche Zwischenwerte werden nachvollziehbar ausgegeben. Die grafische Darstellung der Ausnutzung und der Verformung in RFEM gestatten einen schnellen Überblick über gefährdete Bereiche.
Mit der flächen- oder punktweisen Ausgabe der Nachweise mit allen Zwischenergebnissen ist die Berechnung bis ins kleinste Detail nachvollziehbar. Über die vollständige Integration der Ausgabe in das RFEM-Ausdruckprotokoll ist eine prüffähige statische Bemessung sichergestellt.
Im Add-On Analyse von Bauzuständen (CSA) können Sie zusammengesetzte Querschnitte, mittels sogenannter Phasenquerschnitte, verwenden. Über die Bauzustände hinweg können nach und nach Teile eines Querschnitts des Typs "Parametetrisch - Dickwandig II" aktiviert oder auch deaktiviert werden.
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
