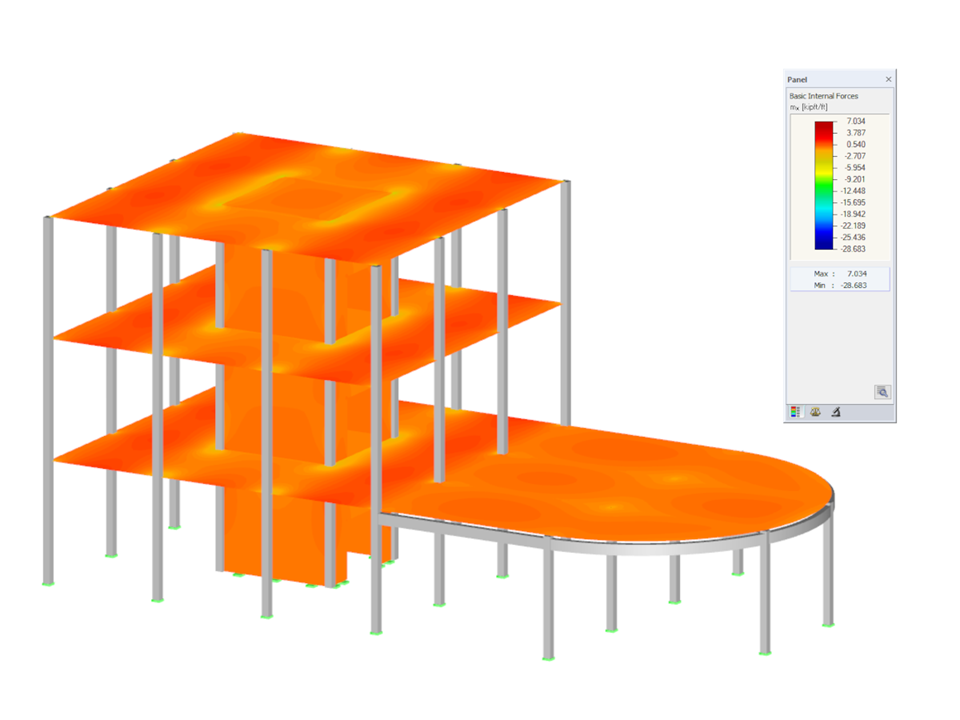

Barre en béton et structure surfacique modélisées dans RFEM. Le webinaire disponible via le lien ci-dessous présente le déroulement du calcul de la structure selon la norme ACI 318-19 à l'aide des modules additionnels RF-CONCRETE Members et RF-CONCRETE Surfaces.
Structure en béton calculée selon l'ACI 318-19
| Nombre de nœuds | 88 |
| Nombre de lignes | 130 |
| Nombre de barres | 63 |
| Nombre de surfaces | 18 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 13 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 593,812 t |
| Cotation fonctionnelle | 30,500 x 15,088 x 15,088 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
