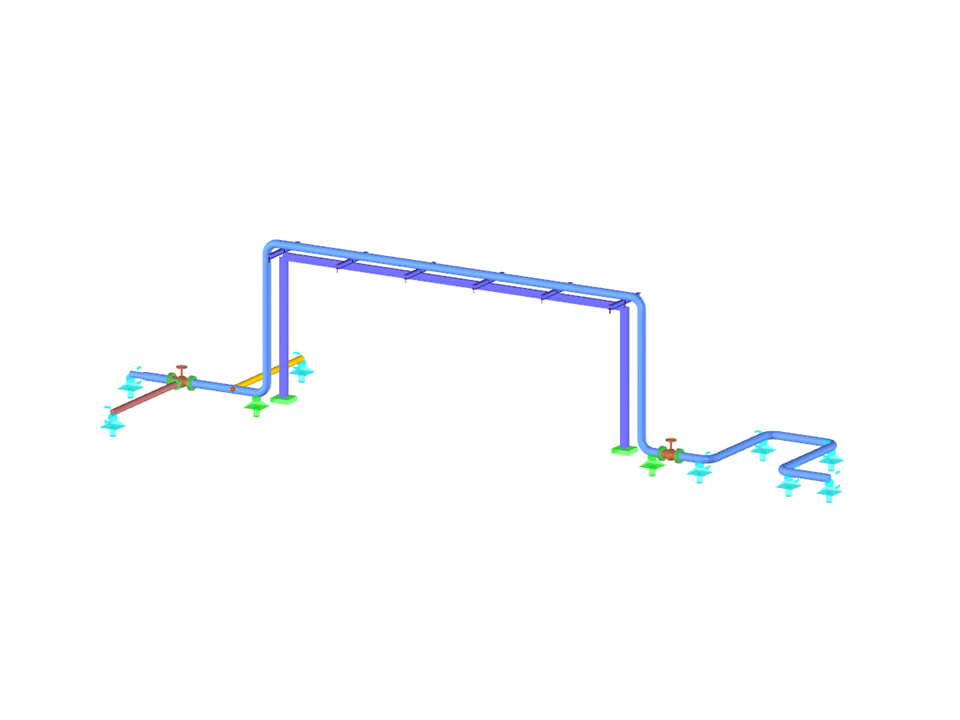

Rohrleitungsbau

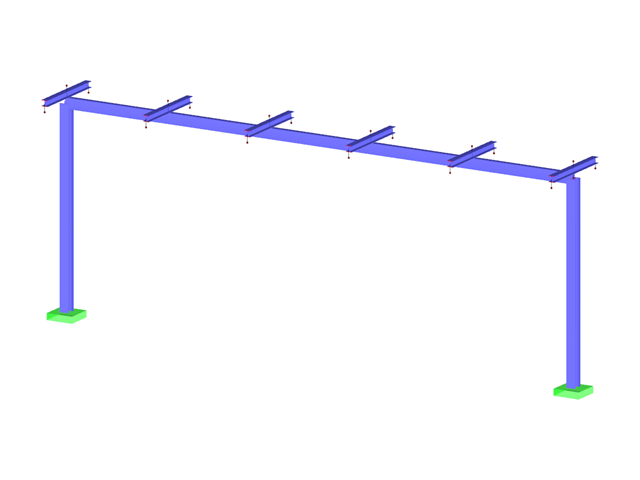

Rack per tubi
| Numero di nodi | 71 |
| Numero di linee | 59 |
| Numero di aste | 59 |
| Numero di casi di carico | 6 |
| Peso totale | 1,868 t |
| Dimensioni | 21.000 x 7.500 x 4.250 m |
| Versione del programma | 5.06.30 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Knowledge Base
Dopo aver attivato il modulo aggiuntivo RF‑PIPING, una nuova barra degli strumenti è disponibile in RFEM ed il navigatore e le tabelle di progetto vengono ampliate. Il sistema di tubazioni è ora modellato allo stesso modo delle aste. Le curve dei tubi sono definite simultaneamente da tangenti (sezioni di tubi diritte) e raggio. Pertanto, è facile modificare successivamente i parametri di piegatura.
È anche possibile estendere le tubazioni successivamente definendo componenti speciali (giunti di dilatazione, valvole e altri). Le librerie di componenti strutturali implementate facilitano la definizione.
Le sezioni continue di tubi sono definite come set di sistemi di tubazioni.
Per i carichi delle tubazioni, i carichi delle aste sono assegnati ai rispettivi casi di carico. La combinazione dei carichi è inclusa nelle combinazioni di carico e di risultati delle tubazioni.
Dopo il calcolo, è possibile visualizzare gli spostamenti generalizzati, le forze interne dell'asta e le forze vincolari graficamente o nelle tabelle.
L'analisi delle tensioni secondo le norme può essere eseguita nel modulo aggiuntivo RF‑PIPING Design. Hai solo bisogno di selezionare i set rilevanti di sistemi di tubazioni e situazioni di carico.
Dopo aver modellato i sistemi di tubazioni in RFEM utilizzando RF-PIPING e aver definito i carichi e le combinazioni di carico e di risultati, è possibile eseguire l'analisi delle tensioni delle tubazioni nel modulo aggiuntivo RF-PIPING Design.
È possibile selezionare tutte o solo alcune tubazioni e carichi, combinazioni di carico o di risultati per la verifica delle tubazioni. La libreria dei materiali fornisce vari materiali secondo le norme EN 13480-3, ASME B31.1-2012 e ASME B31.3-2012.
Dopo il calcolo, i risultati vengono visualizzati in finestre disposte in modo chiaro; ad esempio, per sezione trasversale, per tubazione o per aste. È anche possibile visualizzare il rapporto di lavoro graficamente sull'intero modello in RFEM. In questo modo, è possibile riconoscere rapidamente le aree critiche o sovradimensionate della sezione trasversale.
Oltre ai dati di input e ai risultati, compresi i dettagli di progetto visualizzati nelle tabelle, è possibile aggiungere tutti i grafici nella relazione di calcolo. In questo modo, è garantita una documentazione comprensibile e chiaramente organizzata. È possibile selezionare il contenuto della relazione e l'estensione in modo specifico per le singole verifiche.
- Progettazione secondo EN 13480-3, ASME B31.1-2012 e ASME B31.3-2012
- Verifica dello spessore minimo richiesto per le pareti dalle tubazioni, tenendo conto delle tolleranze di produzione, della corrosione e del coefficiente di saldatura
- Analisi di tensioni dovute a carichi permanenti, a carichi permanenti ed occasionali, nonché a causa della dilatazione termica
- Nella relazione di calcolo in RFEM, elaborati con tabelle e grafici
- Input grafico delle componenti per condotte e tubazioni
- Visualizzazione illustrativa delle condotte e delle componenti nella finestra grafica in RFEM
- Librerie complete per sezioni trasversali e materiali di tubazioni
- Librerie complete per flange, riduzioni, T e giunti di dilatazione
- Considerazione della struttura delle tubazioni (isolamento, rivestimento, banda stagnata)
- Calcolo automatico dei coefficienti di intensificazione delle tensioni e dei coefficienti di flessibilità
- Categorie di azioni specifiche delle tubazioni per i casi di carico
- Combinazione automatica opzionale dei casi di carico
- Considerazione delle proprietà del materiale (modulo di elasticità, coefficiente di dilatazione termica) durante la temperatura di esercizio (impostazione predefinita) o durante la temperatura di riferimento (montaggio) del materiale
- Considerazione della deformazione e del sollevamento dovuti alla pressione (effetto Bourdon)
- Interazione tra la struttura portante e il sistema di tubazioni
