Manuale RFEM Online | 4.4 Superfici

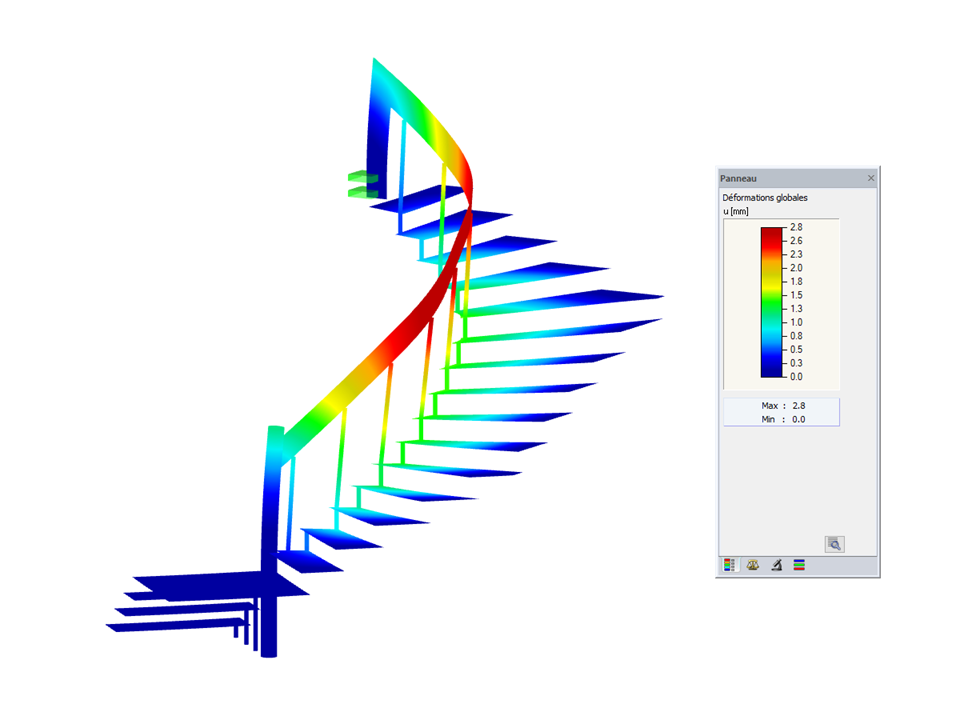

Scala interna multimateriale (legno, acciaio, vetro), Antibes, Francia
| Numero di nodi | 332 |
| Numero di linee | 342 |
| Numero di aste | 36 |
| Numero di superfici | 21 |
| Numero di casi di carico | 1 |
| Peso totale | 0,955 t |
| Dimensioni | 3.373 x 4.365 x 4.847 m |
| Versione del programma | 5.26.01 |
Sulle isolinee possono essere visualizzati i valori risultanti per spostamenti generalizzati, forze interne, tensioni, ecc.
.png?mw=512&hash=7193b10f53ed10727f51caee9a094b21a1e153cd)
Lo sapeva che... ? per calcolare le strutture in muratura, in RFEM è stato implementato un modello di materiale non lineare? Si basa sull'approccio di Lourenco, una superficie di snervamento composta secondo Rankine e Hill. Questo modello consente di descrivere e modellare il comportamento strutturale della muratura e i diversi meccanismi di rottura.
I parametri limite sono stati selezionati in modo tale che le curve di progetto utilizzate corrispondano a una curva di progetto normativa.
Grazie a RFEM, è possibile mappare le proprietà speciali del collegamento tra il soffitto in cemento armato e la parete in muratura utilizzando uno speciale cardine lineare. Ciò limita le forze trasferibili del collegamento a seconda della geometria specificata. Hai indovinato: Ciò significa che il materiale non può essere sovraccaricato.
Il programma sviluppa diagrammi di interazione che vengono applicati automaticamente. Essi rappresentano le varie situazioni geometriche e puoi usarli per determinare la rigidezza corretta.
.png?mw=512&hash=df78675b412ea64bed1ec033504b35992e4d5d02)
Il calcolo della muratura viene effettuato in conformità con la legge del materiale plastico non lineare. Se il carico in qualsiasi punto è superiore al possibile carico a cui resistere, la ridistribuzione avviene all'interno del sistema. Questo ha il semplice scopo di ripristinare l'equilibrio delle forze. Una volta completato con successo il calcolo, viene fornita l'analisi di stabilità.
Cosa sono i vincoli interni delle linee e gli svincoli lineari?
.png?mw=350&hash=46d16a7551d854b4f77b8c18f200412aa12ca916)
