Online manuál programu RFEM - Plochy (anglicky)

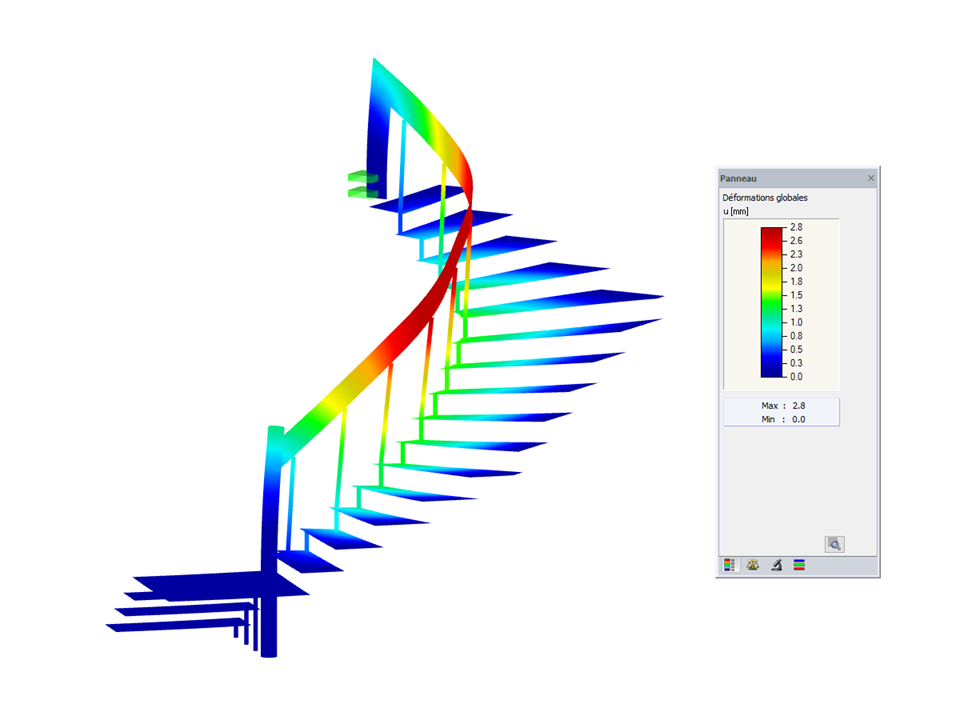

Vícevrstvé schodiště (dřevo, ocel, sklo)
| Počet uzlů | 332 |
| Počet linií | 342 |
| Počet prutů | 36 |
| Počet ploch | 21 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 0,955 t |
| Rozměry | 3,373 x 4,365 x 4,847 m |
| Verze programu | 5.26.01 |
Různé stavy jednoho modelu lze uložit jako verze pomocí funkce Uložit jako verzi. V Základních údajích o modelu lze v záložce Historie zobrazit různé verze modelu.

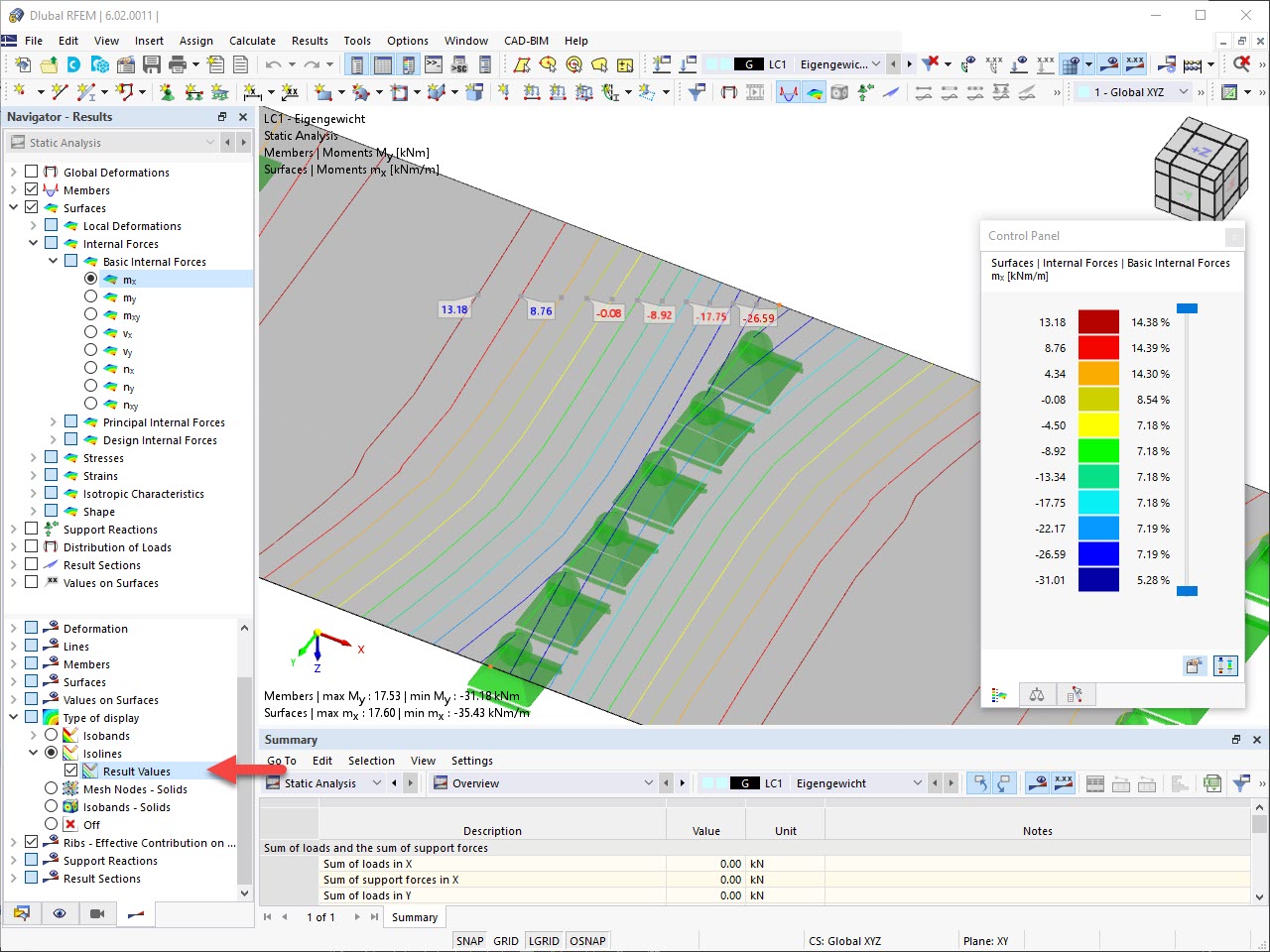

Na izoliniích lze zobrazit výsledné hodnoty deformací, vnitřních sil, napětí atd.
.png?mw=512&hash=7193b10f53ed10727f51caee9a094b21a1e153cd)
Věděli jste, že...? Aby bylo možné provést výpočet zdiva, byl v programu RFEM implementován nelineární materiálový model. Používá přístupu podle Lourenca, kombinace pevnostní hypotézy podle Rankina a podle Hilla. Tento model vám umožňuje popsat a znázornit únosnost zdiva a různých mechanismů jeho porušení.
Mezní parametry byly zvoleny tak, aby použité návrhové křivky odpovídaly normativní návrhové křivce.

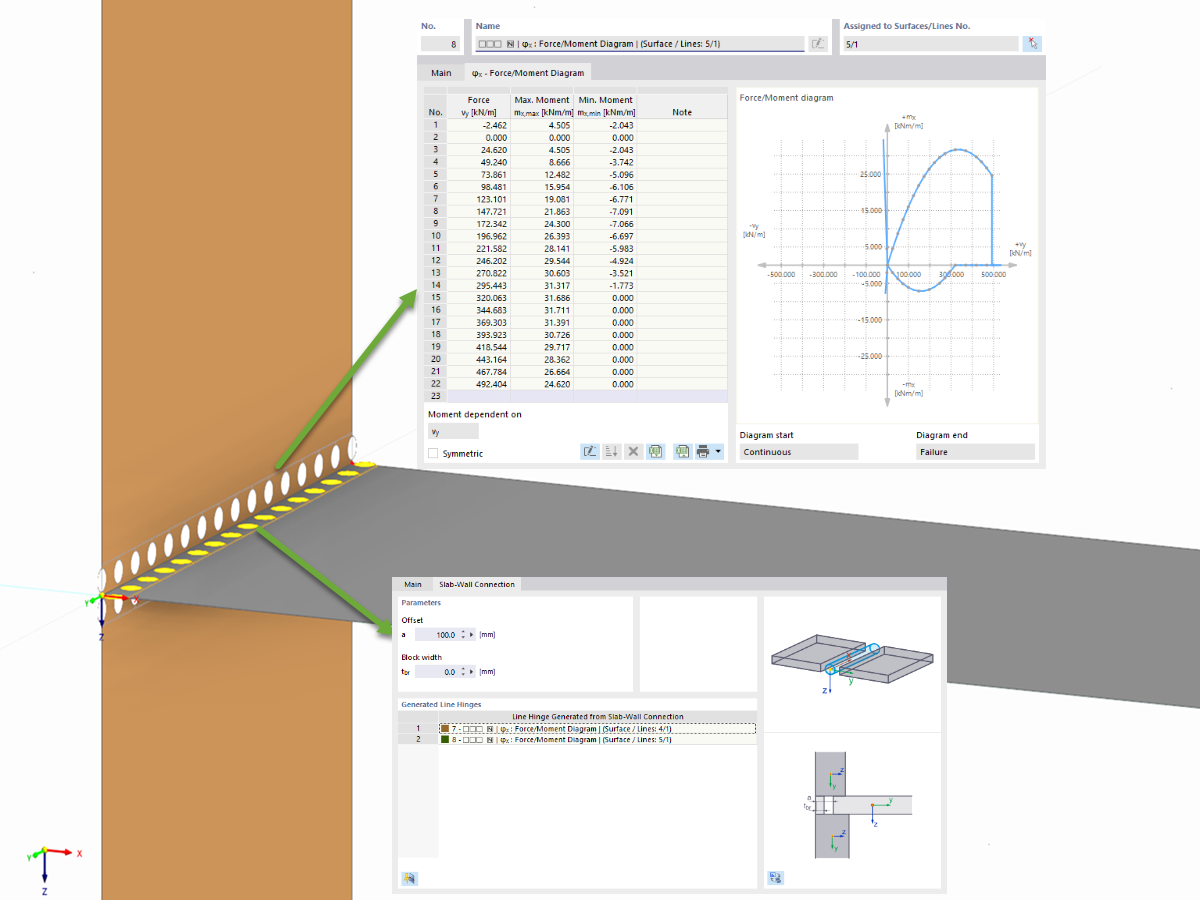

Díky programu RFEM můžete modelovat zvláštnosti spojení železobetonové desky se zděnou stěnou pomocí speciálního liniového kloubu. Ten omezuje síly přenášené spojem v závislosti na zadané geometrii. Asi už tušíte: znamená to, že nedojde k přetížení materiálu.
Program pro vás vytvoří interakční diagramy, které se automaticky použijí. Ty modelují různé geometrické situace a můžete je použít ke stanovení správné tuhosti.
.PNG?mw=350&hash=28c28465996dcf6dfd482baa17c8fe330fc64597)
.jpg.jpg?mw=350&hash=95cdc2da78debd6bc1f523f80e935deb0e31dfe4)
.png?mw=350&hash=f2446d65fd4147557356c314f9fd8b1f6d59469b)
