Réalisation d'un escalier multi-matériaux (bois, acier, verr)Calcul de structure: YLEx, France
Escalier multi-matériaux ( bois, acier, verre)
Nombre de nœuds | 332 |
Nombre de lignes | 342 |
Nombre de barres | 36 |
Nombre de surfaces | 21 |
Nombre de cas de charge | 1 |
Poids total | 0,955 t |
Cotation fonctionnelle | 3,373 x 4,365 x 4,847 m |
Version du logiciel | 5.26.01 |
Différentes versions d'un modèle peuvent être enregistrées en tant que version à l'aide de la fonction Enregistrer comme la version. Dans les données de base du modèle, les différentes versions du modèle peuvent être consultées dans l'onglet Historique.

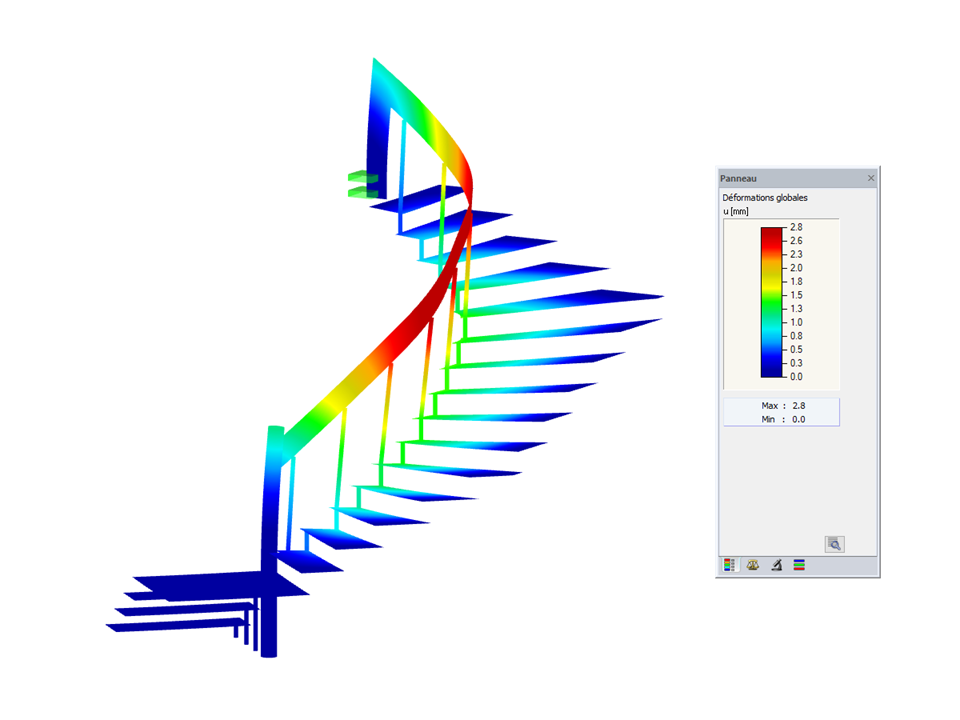

Les valeurs de résultat des déformations, des efforts internes, des contraintes, etc., peuvent être affichées sur les isolignes.
Le saviez-vous ? Afin de pouvoir calculer la maçonnerie, un modèle de matériau non linéaire a été implémenté dans RFEM. Celui-ci a été sélectionné selon l'approche de Lourenço, une surface composite élastique selon Rankine et Hill. Ce modèle permet de décrire et de représenter le comportement structurel de la maçonnerie ainsi que les différents mécanismes de rupture.
Les paramètres limites ont été sélectionnés de sorte que les courbes de calcul utilisées correspondent à une courbe de calcul normative.
RFEM permet de cartographier les propriétés particulières de la jonction entre le plancher en béton armé et le mur en maçonnerie à l'aide d'une articulation linéique spéciale. Cela limite les efforts transférables de l'assemblage en fonction de la géométrie donnée. Vous l'avez probablement déjà deviné : Cela signifie que le matériau ne peut pas être surchargé.
Le programme développe pour vous des diagrammes d'interaction qui sont appliqués automatiquement. Ceux-ci permettent de cartographier les différentes situations géométriques et de déterminer la rigidité appropriée.
