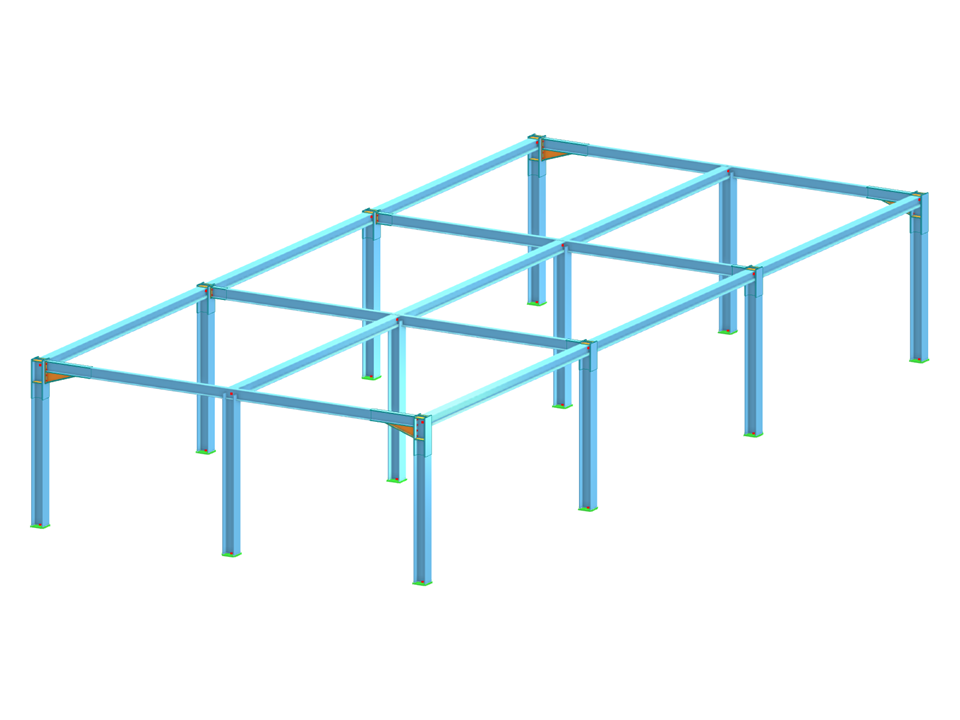

Structure de portique avec assemblages modélisés à l'aide du module complémentaire Assemblages acier. Les assemblages peuvent être calculés pour le flambement. La structure et l'assemblage peuvent être utilisés pour une analyse de stabilité à l'aide du module complémentaire Stabilité de la structure de RFEM 6.

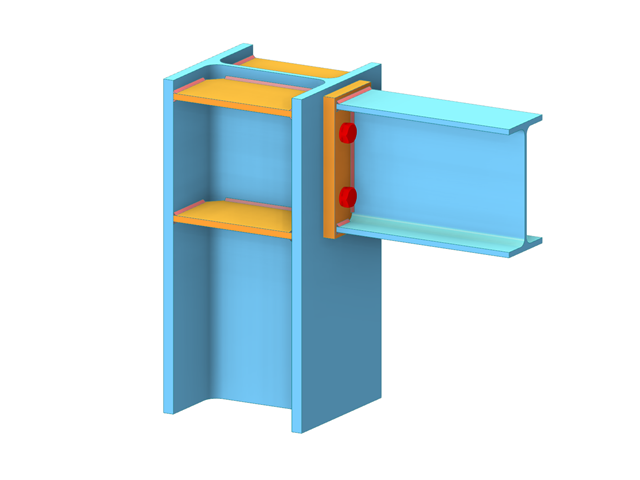

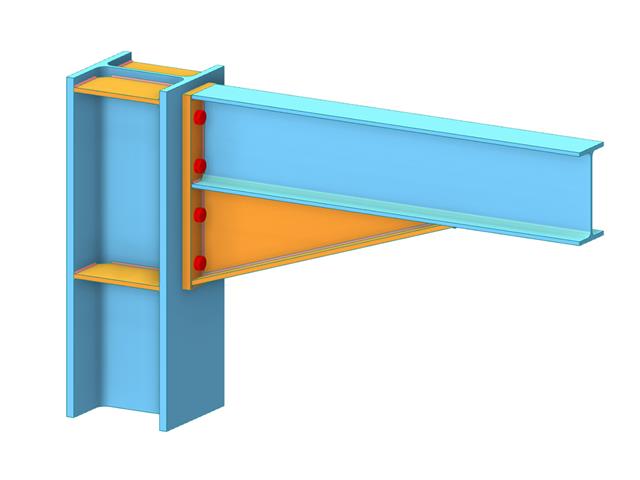

Assemblages en acier de la charpente
Nombre de nœuds | 24 |
Nombre de lignes | 29 |
Nombre de barres | 29 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 2 |
Nombre de combinaisons de charges | 3 |
Nombre de combinaisons de résultats | 0 |
Poids total | 5,992 t |
Cotation fonctionnelle | 8,000 x 3,000 x 18,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Vous pouvez vérifier si l'échec de la stabilité est pertinent pour les composants d'assemblage. Le module complémentaire Stabilité de la structure est requis pour cette opération..
Dans ce cas, vous calculez le facteur de charge critique pour toutes les combinaisons de charges analysées et le nombre de modes propres sélectionné pour le modèle d'assemblage. Comparez le facteur de charge critique le plus faible avec la valeur limite 15 de la norme EN 1993-1-1, clause 5. De plus, vous pouvez ajuster vous-même la valeur limite. Le logiciel affiche graphiquement les modes propres correspondants comme résultats de l'analyse de stabilité.
Pour l'analyse de stabilité, RFEM utilise le modèle de surface adapté pour reconnaître spécifiquement les formes de flambement local. Vous pouvez également enregistrer et utiliser le modèle de l'analyse de stabilité, y compris les résultats, comme un fichier de modèle distinct.
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
- La vérification de cinq types de systèmes résistants aux forces sismiques (SFRS) comprend les portiques spéciaux résistants à la flexion (SMF), les portiques intermédiaires résistants à la flexion (IMF), les portiques ordinaires résistants à la flexion (OMF), les portiques à contreventement concentrique ordinaire (OCBF) et les portiques à contreventement concentrique spéciaux (SCBF )
- Vérification de la ductilité des rapports largeur-épaisseur pour les âmes et les semelles
- Calcul de la résistance et de la rigidité requises pour le contreventement de stabilité des poutres
- Calcul de l'espacement maximal pour le contreventement de stabilité des poutres
- Calcul de la résistance requise aux emplacements des articulations pour le contreventement de stabilité des poutres
- Calcul de la résistance requise du poteau avec l'option permettant de négliger tous les moments fléchissants, le cisaillement et la torsion pour l'état limite de sur-résistance
- Vérification des rapports d'élancement des poteaux et des contreventements
Le résultat de l'analyse de sismicité est divisé en deux sections : les exigences pour les barres et les exigences pour les assemblages.
Les « exigences pour la sismicité » incluent la résistance requise en flexion et la résistance au cisaillement requise de l'assemblage poutre-poteau pour les portiques résistants à la flexion. Elles sont répertoriées dans l'onglet « Assemblage de portiques résistants à la flexion par barre ». Pour les portiques contreventés, la résistance en traction requise de l'assemblage et la résistance en compression requise de l'assemblage du contreventement sont répertoriées dans l'onglet « Assemblage de contreventement par barre ».
Le logiciel affiche les vérifications effectuées dans des tableaux. Les détails de vérification affichent clairement les formules et les références à la norme.
