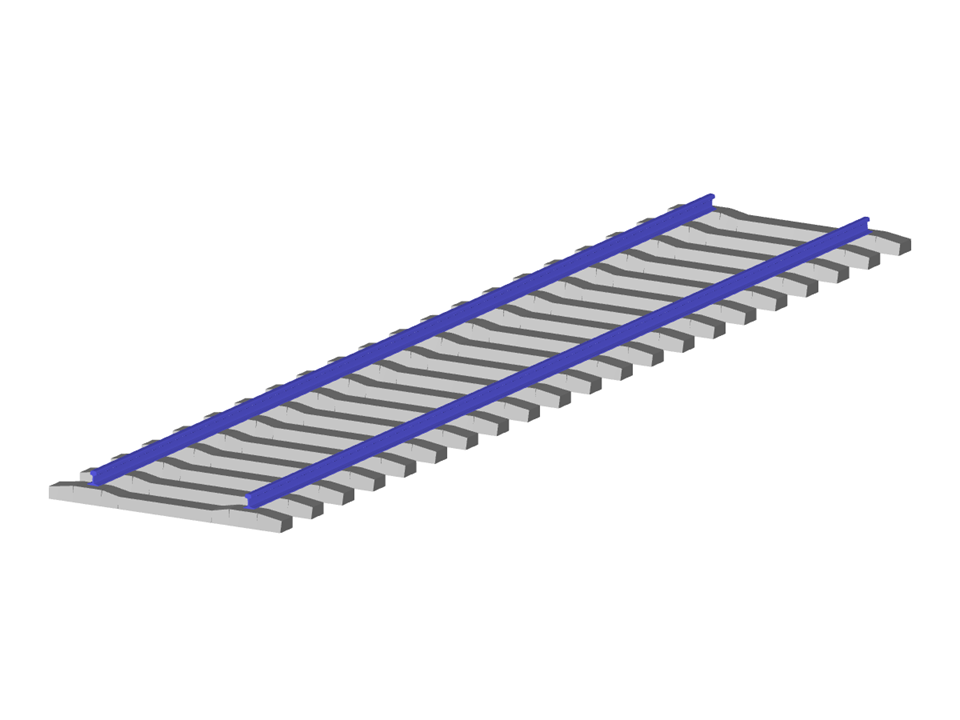

Parametrizzazione di una sezione di binario ferroviario, con traversine in calcestruzzo a sezione variabile.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Binario ferroviario
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 254 |
| Numero di linee | 191 |
| Numero di aste | 191 |
| Peso totale | 5,347 t |
| Dimensioni | 2.600 x 12.000 x 0.292 m |
| Versione del programma | 5.28.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
