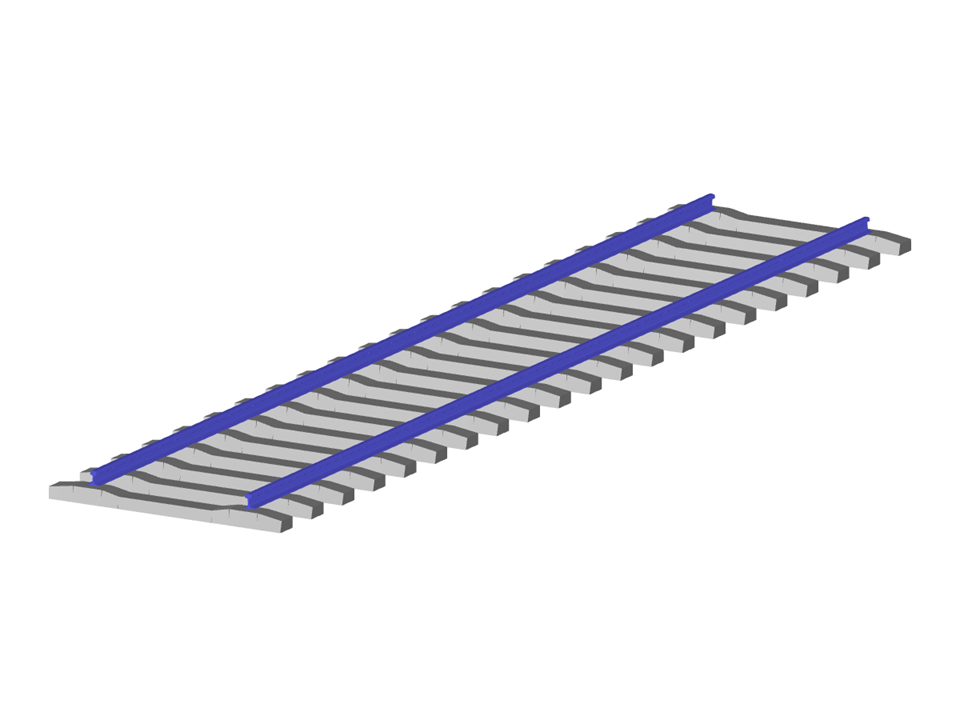

Parametrierung eines Gleisabschnitts mit Betonschwellen veränderlichen Querschnitts.
Modell erstellt vom Ingenieurteam von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.
Bahngleis
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 254 |
| Anzahl Linien | 191 |
| Anzahl Stäbe | 191 |
| Gesamtgewicht | 5,347 t |
| Abmessungen | 2,600 x 12,000 x 0,292 m |
| Programmversion | 5.28.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
