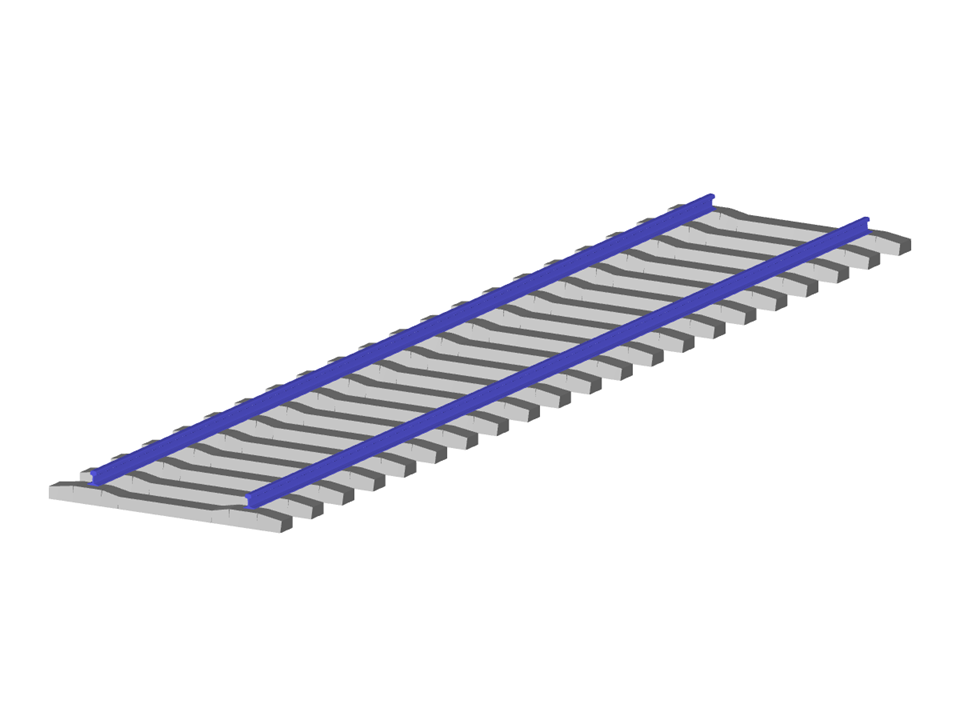

Paramétrage d'une section de chemin de fer avec des traverses en béton de section variable.
Modèle réalisé par l'équipe d'ingénieurs Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.
Voie ferrée
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 254 |
| Nombre de lignes | 191 |
| Nombre de barres | 191 |
| Poids total | 5,347 t |
| Cotation fonctionnelle | 2,600 x 12,000 x 0,292 m |
| Version du logiciel | 5.28.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
