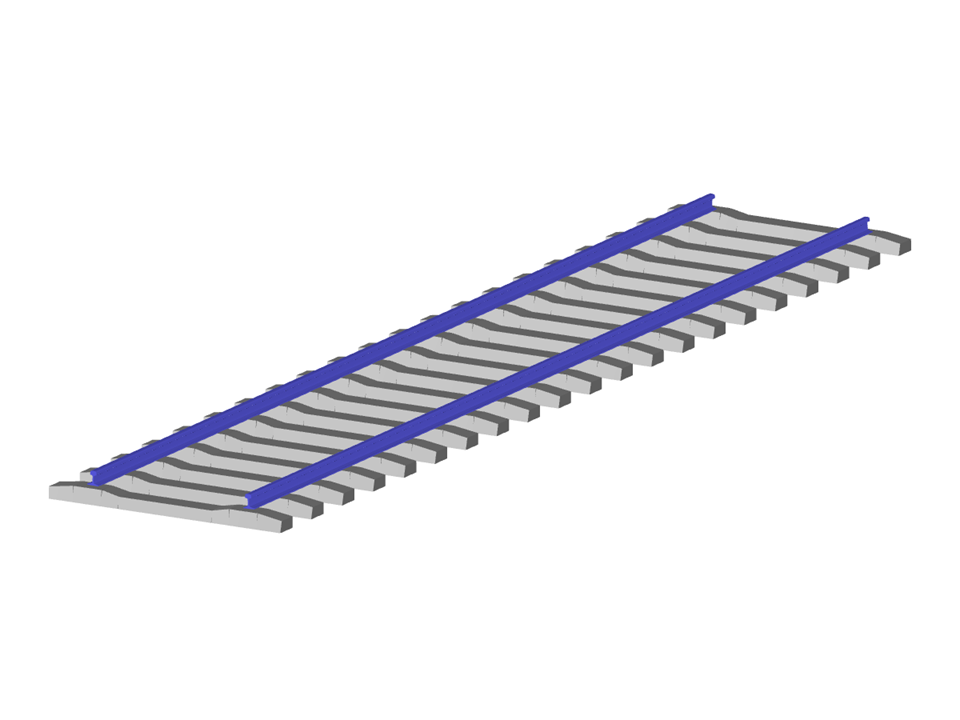

Parametrizace železničního úseku s betonovými pražci proměnného průřezu.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Železniční trať
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 254 |
| Počet linií | 191 |
| Počet prutů | 191 |
| Celková hmotnost | 5,347 t |
| Rozměry | 2,600 x 12,000 x 0,292 m |
| Verze programu | 5.28.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
