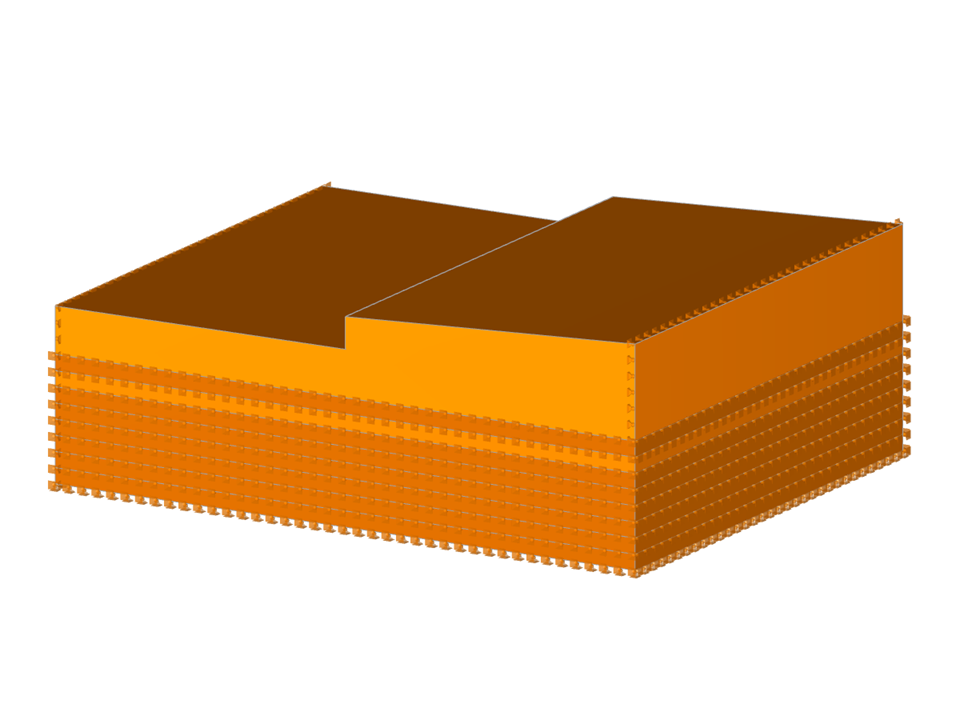

Muro di contenimento in calcestruzzo controventato in terreno sabbioso. Livelli multipli del terreno.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Muro di contenimento controventato
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 70 |
| Numero di linee | 124 |
| Numero di aste | 1 |
| Numero di superfici | 64 |
| Numero di solidi | 9 |
| Numero di casi di carico | 1 |
| Dimensioni | 40.000 x 32.000 x 14.000 m |
| Versione del programma | 5.19.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
