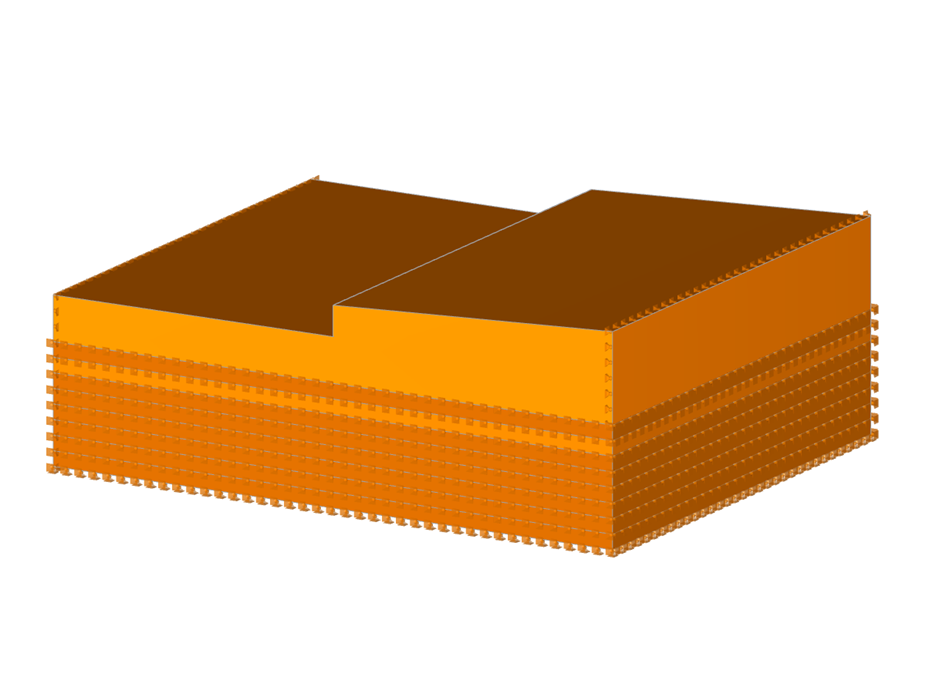

Ausgesteifte Stützwand aus Beton in sandigem Gelände. Mehrere Bodenniveaus.
Model created by the Dlubal Latam engineering team. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.
Ausgesteifte Stützwand
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 70 |
| Anzahl Linien | 124 |
| Anzahl Stäbe | 1 |
| Anzahl Flächen | 64 |
| Anzahl Volumenkörper | 9 |
| Anzahl Lastfälle | 1 |
| Abmessungen | 40,000 x 32,000 x 14,000 m |
| Programmversion | 5.19.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
