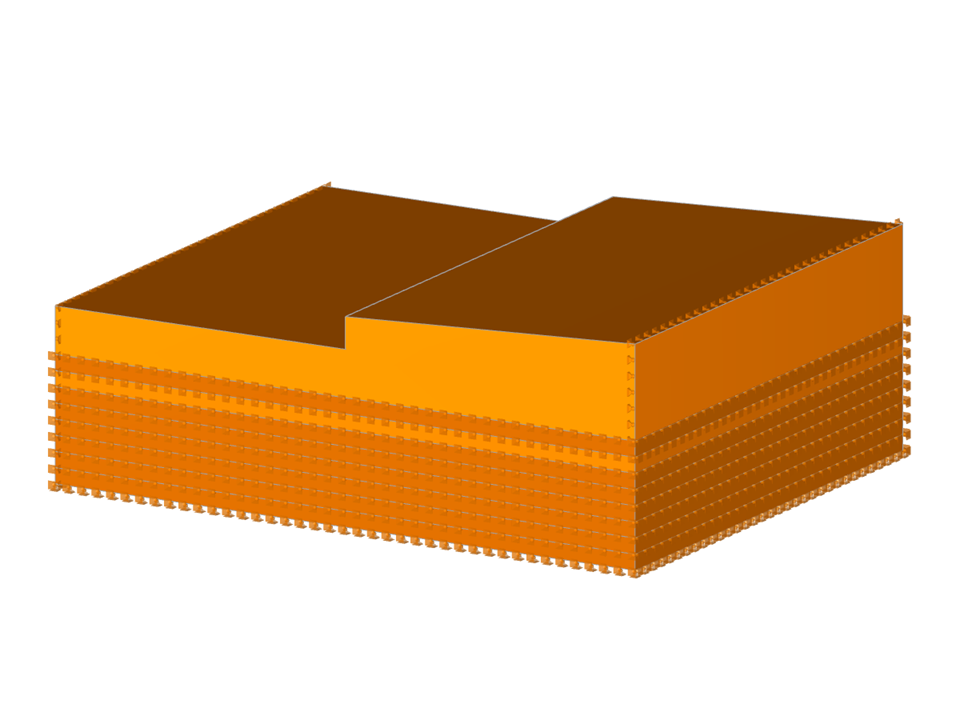

Ztužená betonová opěrná stěna v písčitém terénu. Více úrovní podloží.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Vyztužená opěrná zeď
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 70 |
| Počet linií | 124 |
| Počet prutů | 1 |
| Počet ploch | 64 |
| Počet těles | 9 |
| Počet zatěžovacích stavů | 1 |
| Rozměry | 40,000 x 32,000 x 14,000 m |
| Verze programu | 5.19.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
