Le scale a chiocciola in acciaio offrono una soluzione elegante e poco ingombrante per l'accesso verticale negli edifici. Mit ihrem geschwungenen Design fügen sie sich nahtlos in moderne Architektur ein und bieten gleichzeitig eine robuste und langlebige Struktur. Dank ihrer Vielseitigkeit und Anpassungsfähigkeit sind Wendeltreppen ideal für Innenräume und Außenbereiche.

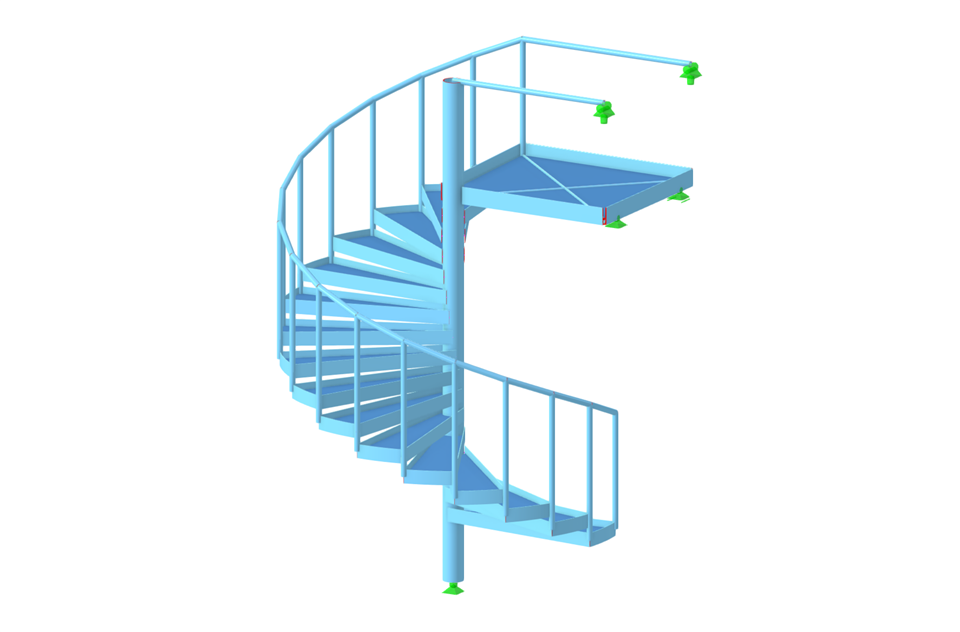

Scala a chiocciola
| Numero di nodi | 174 |
| Numero di linee | 173 |
| Numero di aste | 140 |
| Numero di superfici | 17 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 4 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,637 t |
| Dimensioni | 2.900 x 4.305 x 2.891 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
