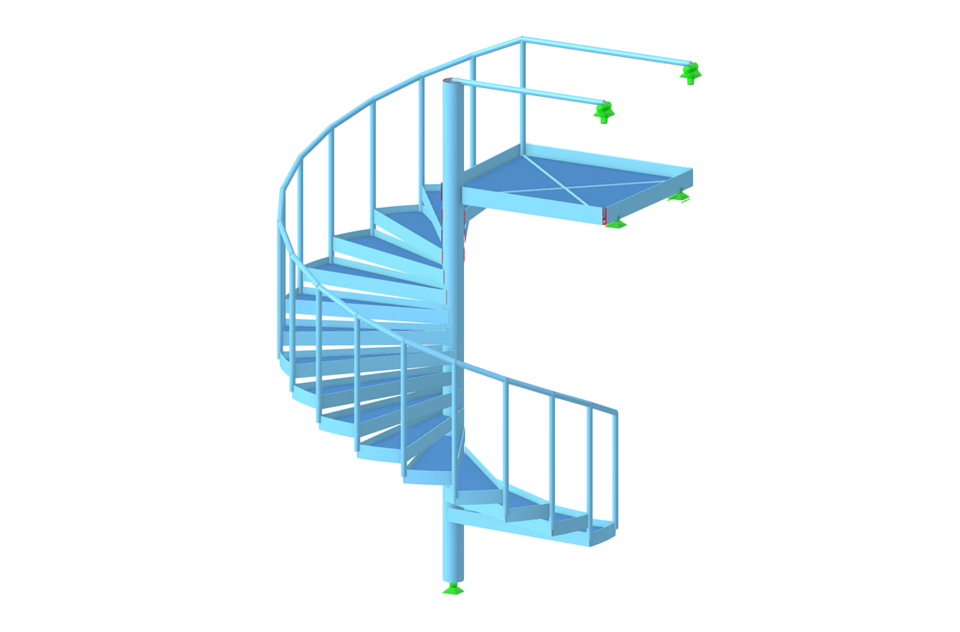

Les escaliers en colimaçon en acier constituent une solution élégante et peu encombrante pour les accès verticaux dans les bâtiments. Mit ihrem geschwungenen Design fügen sie sich nahtlos in moderne Architektur ein und bieten gleichzeitig eine robuste und langlebige Struktur. Dank ihrer Vielseitigkeit und Anpassungsfähigkeit sind Wendeltreppen ideal für Innenräume und Außenbereiche.
Escalier en colimaçon
| Nombre de nœuds | 174 |
| Nombre de lignes | 173 |
| Nombre de barres | 140 |
| Nombre de surfaces | 17 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 3 |
| Nombre de combinaisons de charges | 4 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,637 t |
| Cotation fonctionnelle | 2,900 x 4,305 x 2,891 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
