Ocelová točitá schodiště představují elegantní a prostorově úsporné řešení pro svislý přístup do budov. Mit ihrem geschwungenen Design fügen sie sich nahtlos in moderne Architektur ein und bieten gleichzeitig eine robuste und langlebige Struktur. Dank ihrer Vielseitigkeit und Anpassungsfähigkeit sind Wendeltreppen ideal für Innenräume und Außenbereiche.

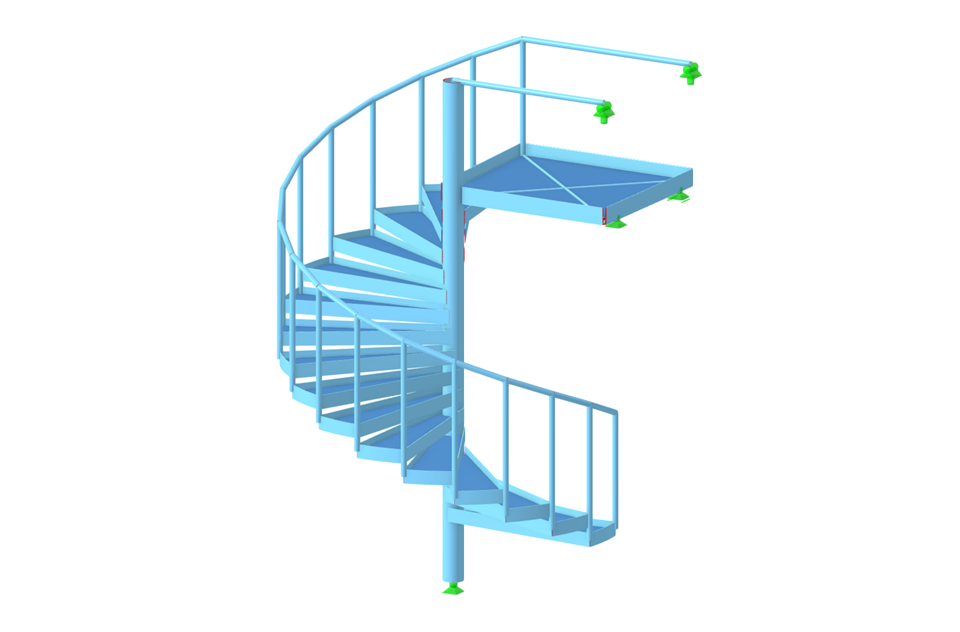

Točité schodiště
| Počet uzlů | 174 |
| Počet linií | 173 |
| Počet prutů | 140 |
| Počet ploch | 17 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,637 t |
| Rozměry | 2,900 x 4,305 x 2,891 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
