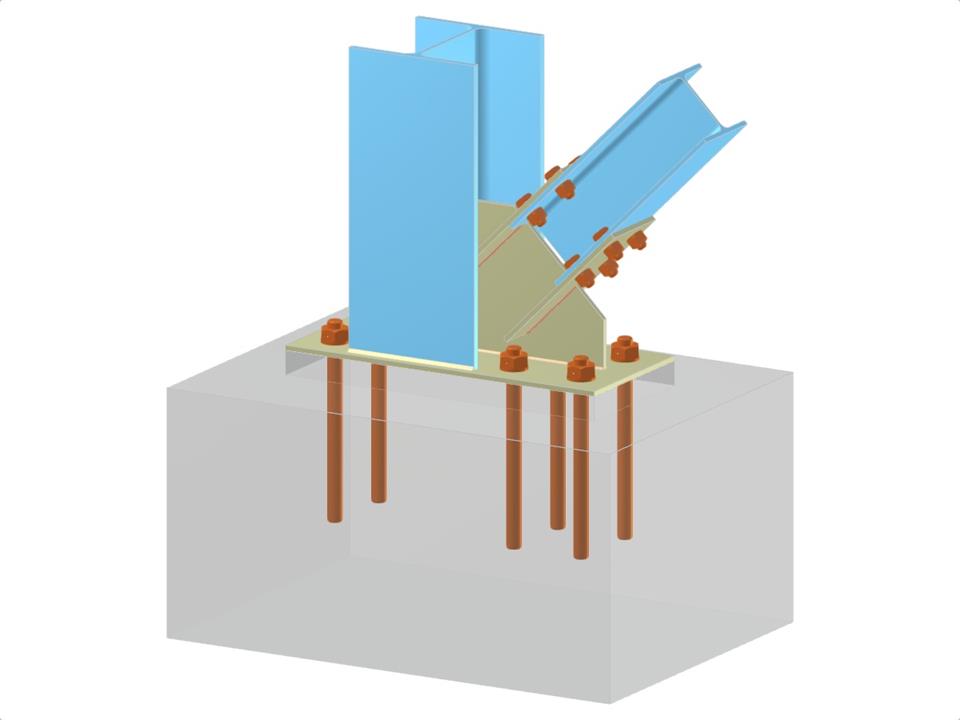

Questo modello presenta una configurazione complessa di connessione strutturale che coinvolge una base di colonna con un profilo a I, una connessione diagonale con piastre flange, irrigidimenti a costole e una piastra di base. Il progetto include una piastra a ginocchiera per ulteriore supporto e meccanismi di ancoraggio per garantire la stabilità. Le connessioni diagonali imbullonate sono integrate nella rete della colonna per migliorare la distribuzione del carico.
Base della colonna con collegamento diagonale bullonato
| Numero di nodi | 3 |
| Numero di linee | 2 |
| Numero di aste | 2 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,119 t |
| Dimensioni (metriche) | 1,000 x 1,000 x 0,000 m |
| Dimensioni (imperiali) | 3.28 x 3.28 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
