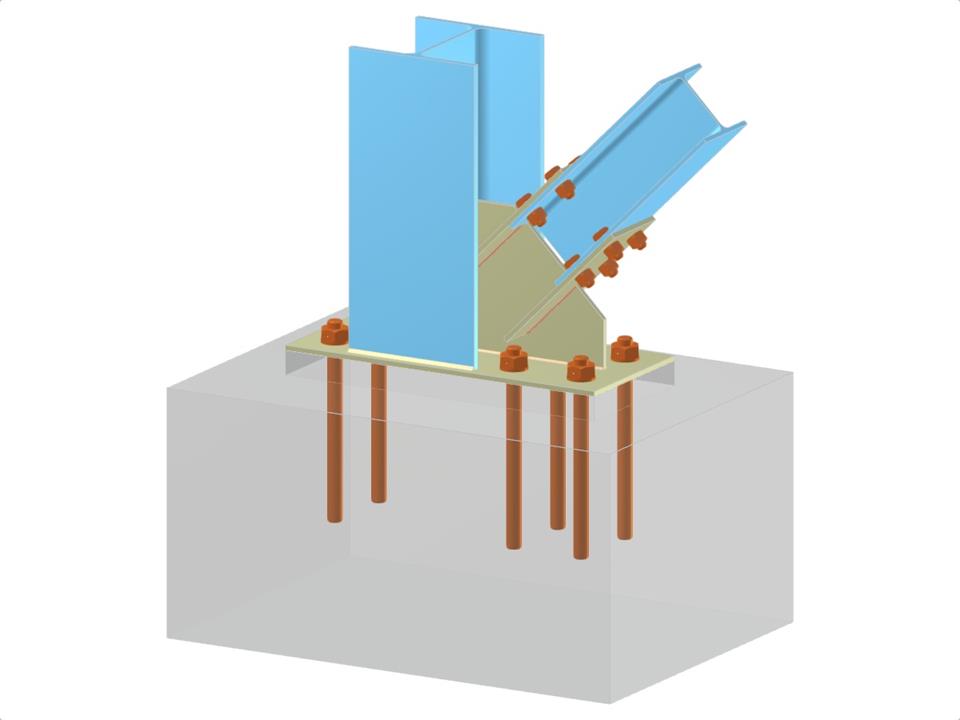

Ce modèle présente une configuration complexe de connexion structurelle impliquant une base de colonne avec un profil en I, une connexion diagonale avec des plaques de bride, des raidisseurs nervurés et une plaque de base. La conception inclut une plaque de gousset pour un soutien supplémentaire et des mécanismes d'ancrage pour garantir la stabilité. Des connexions diagonales boulonnées sont intégrées dans l’âme de la colonne afin d'améliorer la répartition de la charge.
Pied de poteau avec connexion diagonale boulonnée
| Nombre de nœuds | 3 |
| Nombre de lignes | 2 |
| Nombre de barres | 2 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,119 t |
| Dimensions (métrique) | 1,000 x 1,000 x 0,000 m |
| Dimensions (impériales) | 3.28 x 3.28 x 0 feet |
