Tento model má funkci složitých konstrukčních spojů zahrnujících základovou patku sloupu s profilem I, diagonální spoj s pásnicemi, výztužné žebra a patní desku. Návrh zahrnuje příčník pro dodatečnou podporu a kotevní mechanismy pro zajištění stability. Šroubové diagonální spoje jsou integrovány do stojiny sloupu pro lepší rozložení zatížení.

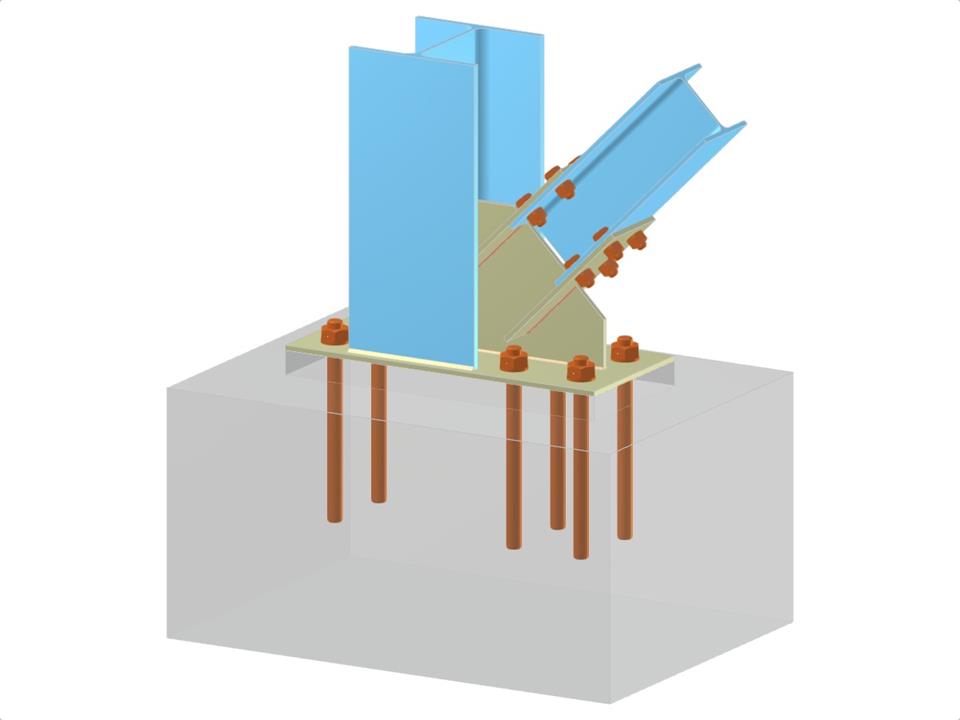

Základová patka se šroubovým diagonálním spojem
| Počet uzlů | 3 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,119 t |
| Rozměry (metrické) | 1,000 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 3.28 x 3.28 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
