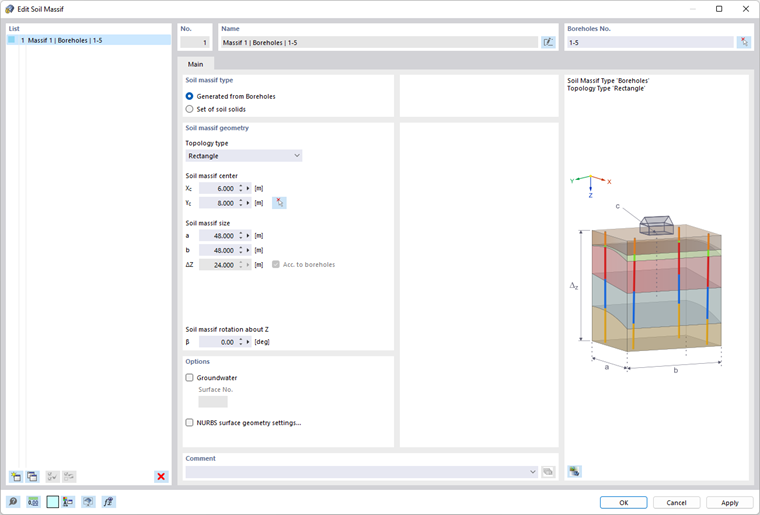

Obiekt masyw ziemny zawiera objętość gruntu, która ma być obliczona za pomocą analizy geotechnicznej. Masywy ziemne można znaleźć w nawigatorze w folderze "Obiekty specjalne", a stamtąd otworzyć odpowiedni dialog wprowadzania danych. Poniższy obrazek przedstawia dialog wprowadzania danych.
Lista
Lista w dialogu zawiera wszystkie masywy ziemne obecne w danym modelu. Wszystkie pozostałe pola całego dialogu wprowadzania danych zawierają wpisy dla masywu ziemnego obecnie wybranego na liście.
Typ odwzorowania gruntu

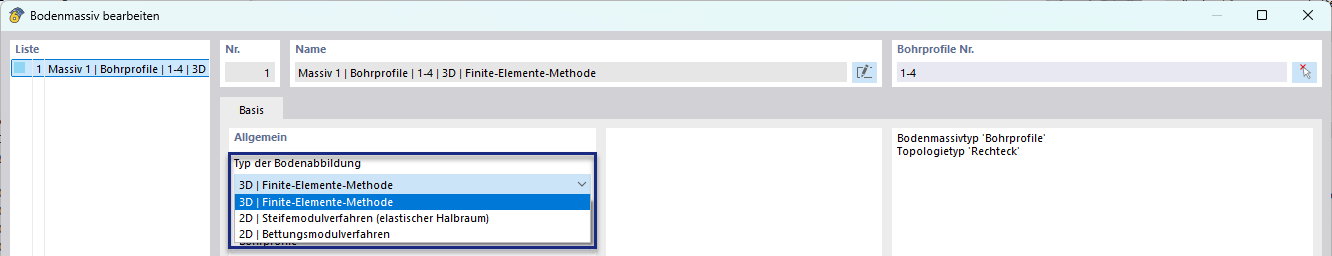

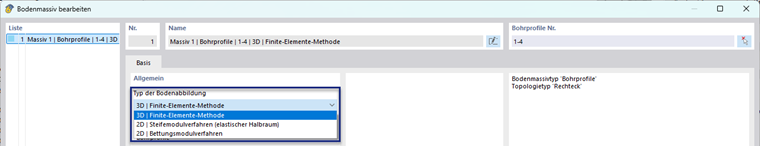

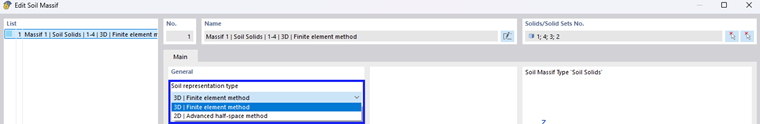

Jako typ odwzorowania gruntu można obecnie wybrać pomiędzy dwoma typami. Tworzony jest tutaj albo model gruntu 3D, albo zastępcze sztywności sprężystych dla posadowienia. Dalsze informacje znajdują się w podrozdziale Modelowanie interakcji grunt-budowla rozdziału Podstawy teoretyczne tego podręcznika. Na obrazie poniżej przedstawiono odpowiednie opcje wyboru w polu "Typ odwzorowania gruntu".
Szczegółowym rozpatrywaniu dalszego wprowadzania danych dla odwzorowania gruntu poświęcone są podrozdziały Metoda Elementów Skończonych oraz Procedura modułu sprężystości (elastyczna półprzestrzeń).
Typ masywu ziemnego

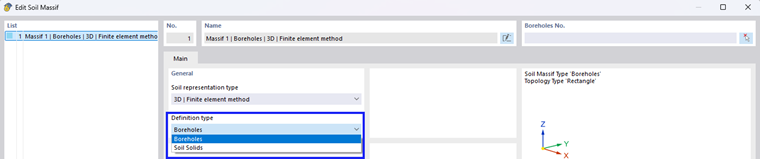

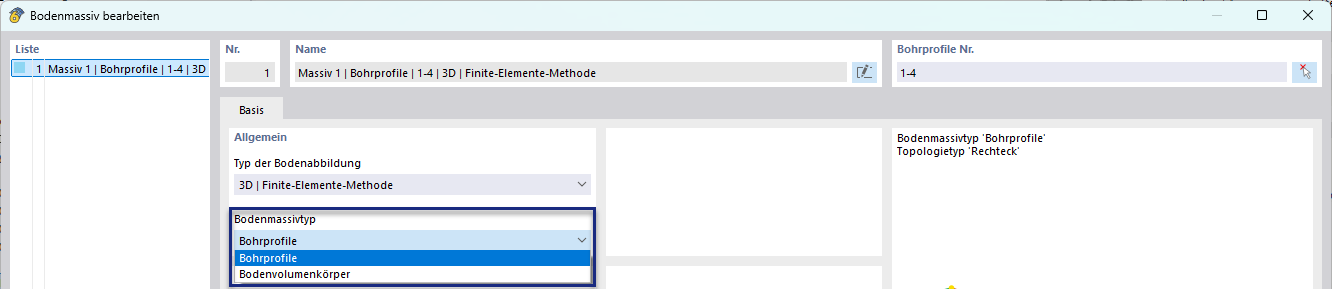

Masywy ziemne mogą być zdefiniowane na dwa sposoby. Można je generować z profili odwiertów lub alternatywnie tworzyć z ewentualnie złożonych brył. Odpowiedni wybór należy dokonać w polu Typ masywu ziemnego w dialogu, jak pokazano na poniższym obrazku. Wpływa to na wygląd dialogu wprowadzania danych w zależności od wymaganych wprowadzeń dla wybranego typu.
Szczegółowym rozpatrywaniu dalszego wprowadzania danych dla masywów ziemnych poświęcone są podrozdziały Profile odwiertów i Obj. bryły ziemne. Poniżej znajduje się podsumowanie istotnych różnic między dwoma typami masywu.
Wariant (1) - Generowany z próbek gruntowych
- Masyw ziemny jest generowany z próbek gruntowych oraz wprowadzeń dotyczących geometrii.
- Wszystkie objętościowe bryły gruntowe, będące częścią masywu, zachowują status "generowany" i są zależne od masywu.
- Odpowiednie objętościowe bryły gruntowe nie są indywidualnie edytowalne pod względem materiału i geometrii.
- Jeśli w masywie ziemnym konieczna jest zmiana danych wejściowych, np. w próbkach gruntowych, można poprzez ponowne generowanie masywu spowodować aktualizację brył objętościowych.
Wariant (2) - Zestaw brył gruntowych
- Masyw ziemny może być złożony z jednej bryły gruntowej lub zestawu brył gruntowych z ciągłych brył gruntowych.
- Odpowiednie objętościowe bryły gruntowe są indywidualnie edytowalne pod względem materiału i geometrii.
- Do masywu nie przypisano żadnych próbek gruntowych. Zmiana warstwowania musi być dokonana w bryłach gruntowych.
