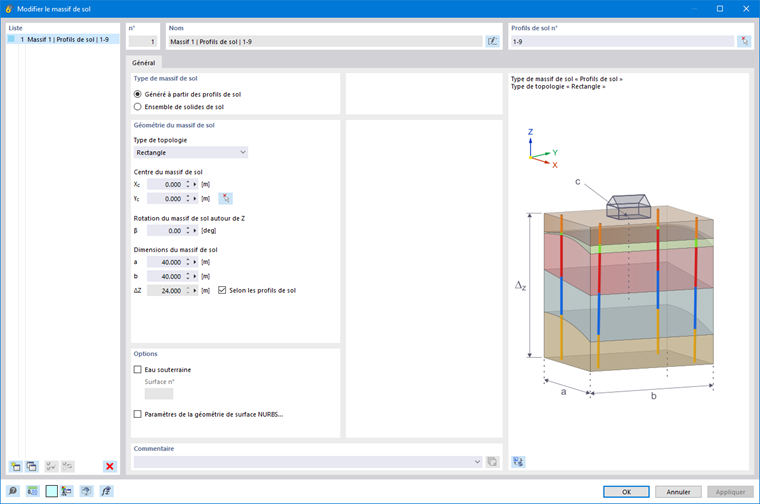

L'objet massif de sol contient un volume de sol qui doit être calculé à l'aide de l'analyse géotechnique. Les massifs de sol peuvent être trouvés dans le navigateur dans le dossier "Objets spéciaux" et la boîte de dialogue de saisie correspondante peut être ouverte à partir de là. L'image suivante montre la boîte de dialogue de saisie.
Liste
La liste de la boîte de dialogue contient tous les massifs de sol présents dans le modèle actuel. Tous les autres champs de l'ensemble de la boîte de dialogue de saisie contiennent les entrées pour le massif de sol actuellement sélectionné dans la liste.
Type de représentation du sol

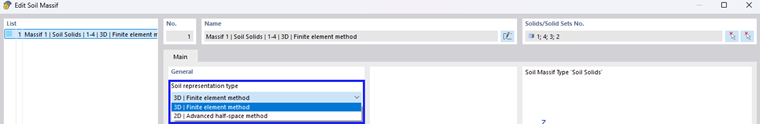

Actuellement, il est possible de choisir entre deux types de représentation du sol. Un modèle de sol 3D ou des raideurs de ressorts équivalents pour la fondation sont générés. De plus amples informations sont disponibles dans le sous-chapitre Modélisation de l'interaction sol-structure des Principes théoriques de ce manuel. L'image ci-dessous montre les options de sélection correspondantes dans le champ "Type de représentation du sol".
L'examen détaillé des autres saisies pour la représentation du sol est traité dans les sous-chapitres Méthode des éléments finis et Méthode du module de rigidité (espace semi-infini élastique).
Type de massif de sol

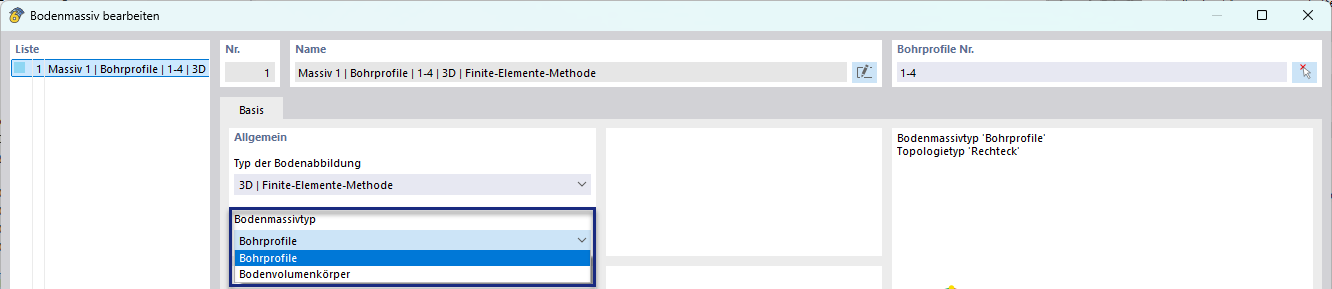

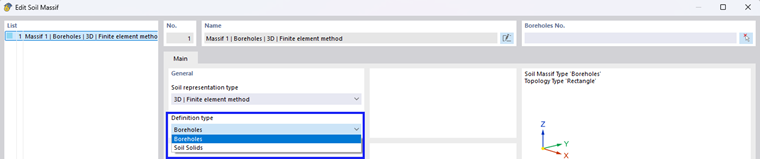

Les massifs de sol peuvent être définis de deux manières. Ils peuvent être générés à partir de profils de forages ou alternativement créés à partir de corps volumiques éventuellement composés. La sélection correspondante doit être faite dans le champ Type de massif de sol de la boîte de dialogue, comme montré dans l'image ci-dessous. Elle influence l'apparence de la boîte de dialogue de saisie en fonction des entrées requises pour le type choisi.
L'examen détaillé des autres saisies pour les massifs de sol est traité dans les sous-chapitres Profils de forage et Corps volumique de sol. Voici un résumé des différences marquantes entre les deux types de massifs.
Variante (1) - Générée à partir d'échantillons de sol
- Le massif de sol est généré à partir d'échantillons de sol et des saisies de la géométrie.
- Tous les corps volumiques de sol faisant partie du massif conservent le statut "généré" et dépendent donc du massif.
- Les corps volumiques de sol correspondants ne sont pas éditables individuellement en ce qui concerne leur matériau et leur géométrie.
- Si une modification des données de saisie dans le massif de sol, par exemple dans les échantillons de sol, est nécessaire, une nouvelle génération du massif peut entraîner la mise à jour des volumes.
Variante (2) - Ensemble de corps volumique de sol
- Le massif de sol peut être assemblé à partir d'un corps volumique de sol ou d'un ensemble de corps volumique de sol continus.
- Les corps volumiques de sol correspondants sont individuellement éditables en ce qui concerne leur matériau et leur géométrie.
- Aucun échantillon de sol n'est attribué au massif. Toute modification de la stratification doit donc être effectuée dans les corps volumiques de sol.
