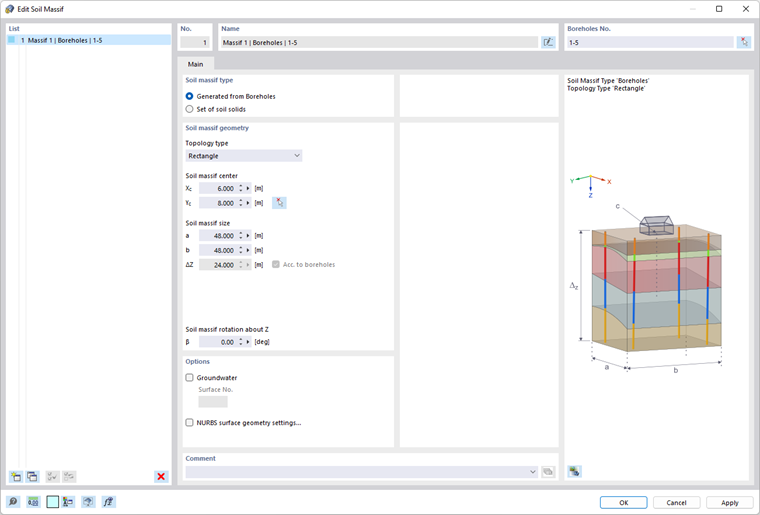

L'oggetto massiccio del terreno contiene il volume di terra che deve essere calcolato tramite l'analisi geotecnica. I massicci del terreno possono essere trovati nel navigatore nella cartella "Oggetti speciali" e la relativa finestra di inserimento può essere aperta da lì. L'immagine seguente mostra la finestra di dialogo di inserimento.
Lista
La lista del dialogo contiene tutti i massicci del terreno presenti nel modello attuale. Tutti gli altri campi dell'intero dialogo di inserimento contengono le voci per il massiccio del terreno attualmente selezionato nella lista.
Tipo di rappresentazione del terreno

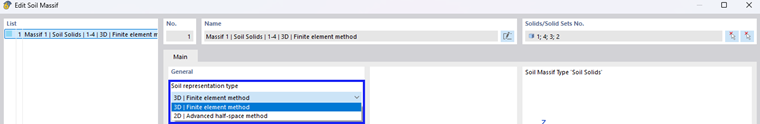

Come tipo di rappresentazione del terreno è possibile scegliere tra due tipi al momento. Viene generato o un modello tridimensionale del terreno o delle rigidezze a molla di sostituzione per l'appoggio. Ulteriori informazioni sono disponibili nel sottocapitolo Modellazione dell'interazione suolo-struttura dei Fondamenti teorici di questo manuale. Nell'immagine sottostante sono mostrati i corrispondenti campi di selezione nel campo "Tipo di rappresentazione del terreno".
L'esame dettagliato dei successivi inserimenti per la rappresentazione del terreno è trattato nei sottocapitoli Metodo degli elementi finiti e Metodo dei moduli di rigidezza (mezzo spazio elastico).
Tipo di massiccio del terreno

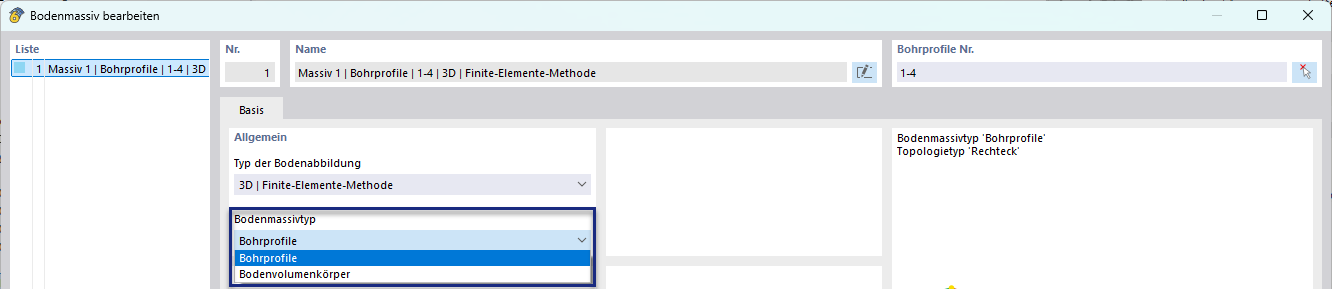

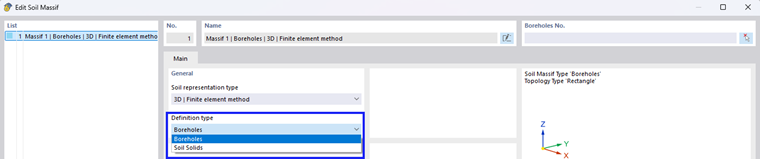

I massicci del terreno possono essere definiti in due modi. Possono essere generati da profili di perforazione o alternativamente da volumi eventualmente composti. La selezione appropriata è da fare nel campo del tipo di massiccio del terreno del dialogo, come mostrato nell'immagine sottostante. Essa influenza l'aspetto del dialogo di inserimento a seconda dei dati richiesti per il tipo scelto.
L'esame dettagliato di ulteriori inserimenti per i massicci del terreno è trattato nei sottocapitoli Profili di perforazione e Volumi di terra. Segue un riassunto delle differenze marcanti tra i due tipi di massicci.
Variante (1) - Generato da campioni di terreno
- Il massiccio del terreno è generato da campioni di terreno e le inserzioni geometriche.
- Tutti i volumi di terra che sono parte del massiccio mantengono lo stato "generato" e sono quindi dipendenti dal massiccio.
- I corrispondenti volumi di terra non sono modificabili singolarmente riguardo al loro materiale e alla loro geometria.
- Se nel massiccio del terreno è necessario un cambiamento nei dati di input, per esempio nei campioni di terreno, è possibile provocare l'aggiornamento dei volumi rigenerando il massiccio.
Variante (2) - Set di volumi di terra
- Il massiccio del terreno può essere composto da un volume di terra o da un set di volumi di terra da corpi di terra continuativi.
- I corrispondenti volumi di terra sono modificabili singolarmente riguardo al loro materiale e alla loro geometria.
- Al massiccio non sono assegnati campioni di terreno. Una modifica della stratificazione deve quindi essere attuata nei volumi di terra.
