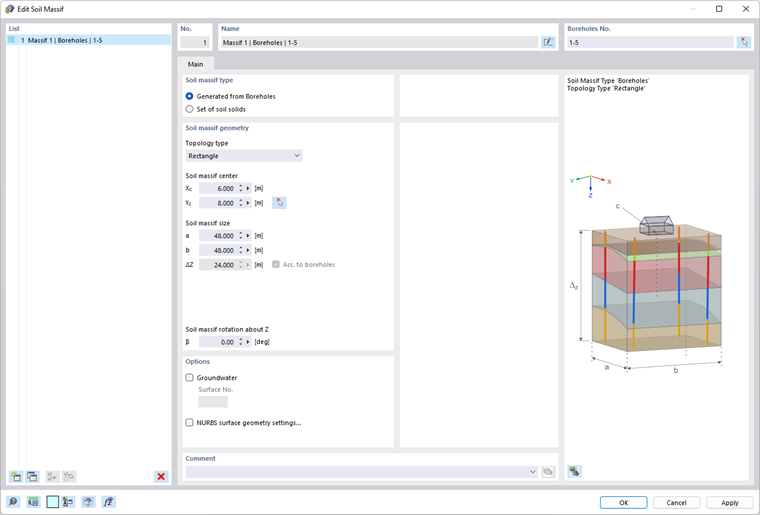

El objeto macizo de suelo contiene volumen de suelo que debe calcularse mediante el análisis geotécnico. Los macizos de suelo se pueden encontrar en el navegador en la carpeta "Objetos especiales" y desde allí se puede abrir el diálogo de entrada correspondiente. La siguiente imagen muestra el diálogo de entrada.
Lista
La lista del diálogo contiene todos los macizos de suelo que están presentes en el modelo actual. Todos los demás campos de todo el diálogo de entrada contienen las entradas para el macizo de suelo que está actualmente seleccionado en la lista.
Tipo de representación del suelo

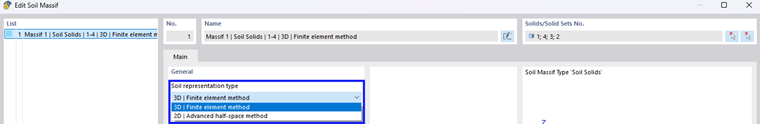

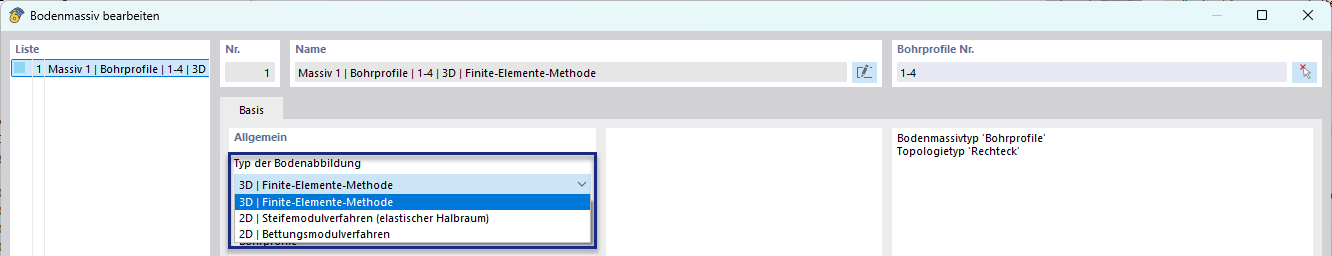

Actualmente se pueden elegir entre dos tipos de representación del suelo. En este caso, se genera un modelo 3D del suelo o rigideces de resorte equivalentes para la cimentación. Se puede encontrar más información en el subcapítulo Modelado de la interacción suelo-estructura de los Fundamentos teóricos de este manual. En la imagen a continuación se muestran las opciones de selección correspondientes en el campo "Tipo de representación del suelo".
Los subcapítulos Método de Elementos Finitos y Método del módulo de rigidez (espacio semi-infinito elástico) se dedican a la consideración detallada de la entrada adicional para la representación del suelo.
Tipo de macizo de suelo

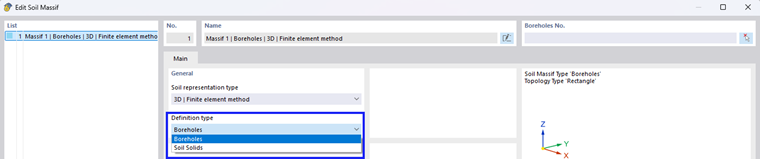

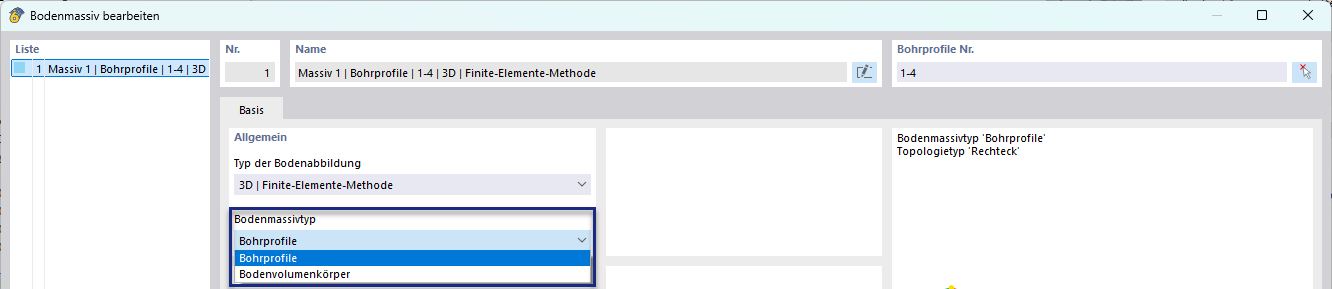

Los macizos de suelo pueden definirse de dos maneras. Pueden generarse a partir de perfiles de perforación o alternativamente crearse a partir de cuerpos de volumen compuestos, si es necesario. La selección correspondiente debe hacerse en el campo Tipo de macizo de suelo del diálogo, como se muestra en la imagen a continuación. Esto influye en la apariencia del diálogo de entrada dependiendo de las entradas requeridas para el tipo seleccionado.
Los subcapítulos Perfiles de perforación y Cuerpos de volumen de suelo se dedican a la consideración detallada de la entrada adicional para los macizos de suelo. A continuación, se presenta un resumen de las diferencias destacadas entre los dos tipos de macizos.
Variante (1) - Generado a partir de muestras de suelo
- El macizo de suelo se genera a partir de muestras de suelo y entradas de geometría.
- Todos los cuerpos de volumen de suelo que son parte del macizo mantienen el estado "generado" y, por lo tanto, dependen del macizo.
- Los cuerpos de volumen de suelo correspondientes no se pueden editar individualmente en cuanto a su material y geometría.
- Si se requiere un cambio en los datos de entrada en el macizo de suelo, por ejemplo, en las muestras de suelo, la actualización de los cuerpos de volumen se puede lograr generando nuevamente el macizo.
Variante (2) - Conjunto de cuerpos de volumen de suelo
- El macizo de suelo se puede ensamblar a partir de un cuerpo de volumen de suelo o un conjunto de cuerpos de volumen de suelo de cuerpos continuos.
- Los cuerpos de volumen de suelo correspondientes se pueden editar individualmente en cuanto a su material y geometría.
- No se asignan muestras de suelo al macizo. Por lo tanto, el cambio de la estratificación debe hacerse en los cuerpos de volumen de suelo.
