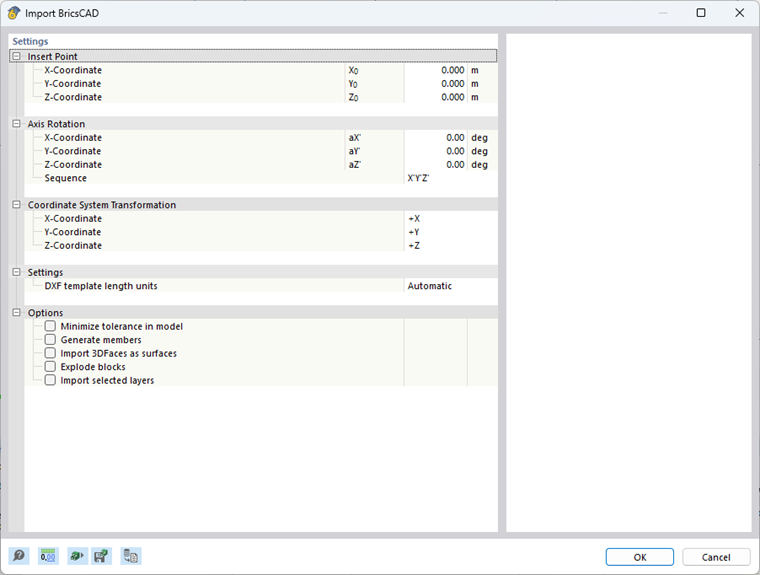

Esta opción de importación permite una transferencia directa de modelos de BricsCAD a RFEM 6. Se pueden importar nodos, líneas y superficies (superficies 3D). Para la importación, ambas aplicaciones deben estar abiertas al mismo tiempo.
Punto de inserción
El punto de inserción se basa en las coordenadas del modelo. Puede cambiar manualmente el punto de inserción a lo largo de los ejes X, Y y Z.
Rotación de ejes
El modelo puede opcionalmente girarse alrededor de los ejes globales. Un ángulo positivo rota el modelo en el sentido horario.
La secuencia de rotaciones de ejes se puede establecer por separado.
Transformación del sistema de coordenadas
En el menú desplegable correspondiente, puede intercambiar los ejes o cambiar la dirección de un eje.
Configuraciones
Si no desea que las 'Unidades de longitud del archivo DXF' se importen automáticamente del archivo DXF, puede seleccionar la unidad adecuada de la lista.
Opciones
Minimizar tolerancia en el modelo
Una alta tolerancia puede resultar en una mala formación de líneas pequeñas. Minimice la tolerancia para evitar este problema.
Generar barras
Puede convertir líneas importadas en barras. Para ello, los nombres de la sección transversal y el material deben estar especificados en las designaciones de las capas. (por ejemplo, Designación de capa: IPE 500 $S235)
Importar 3DFaces como superficies
Si activa esta opción, las superficies 3D del archivo DXF se crearán automáticamente como superficies en RFEM.
Importar capas seleccionadas
Puede definir específicamente qué capas deben importarse.
