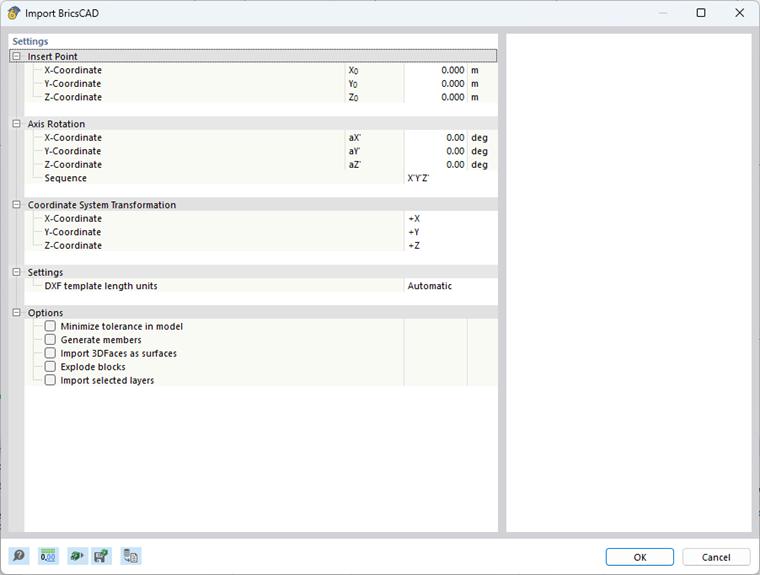

Questa opzione di importazione consente il passaggio diretto del modello da BricsCAD a RFEM 6. È possibile importare nodi, linee e superfici (superfici 3D). Per l'importazione, entrambe le applicazioni devono essere aperte contemporaneamente.
Punto di inserimento
Il punto di inserimento viene determinato in base alle coordinate del modello. È possibile modificare manualmente il punto di inserimento lungo gli assi X, Y e Z.
Rotazione dell'asse
Il modello può essere ruotato facoltativamente attorno agli assi globali. Un angolo positivo ruota il modello in senso orario.
La sequenza delle rotazioni degli assi può essere impostata separatamente.
Trasformazione del sistema di coordinate
Nel relativo menu a tendina è possibile scambiare gli assi o modificare la direzione di un asse.
Impostazioni
Se le 'unità di misura delle lunghezze dal modello DXF' non devono essere acquisite automaticamente dal file DXF, è possibile selezionare l'unità appropriata nell'elenco.
Opzioni
Ridurre la tolleranza nel modello
Un'elevata tolleranza può portare a una cattiva formazione di linee piccole. Ridurre la tolleranza per evitare questo problema.
Generare aste
È possibile convertire le linee importate in aste. Per questo, i nomi delle sezioni trasversali e dei materiali devono essere inseriti nelle denominazioni dei layer. (Ad esempio, denominazione del layer: IPE 500 $S235)
Importare 3DFaces come superfici
Se si attiva questa opzione, le superfici 3D del modello DXF verranno automaticamente create come superfici in RFEM.
Importare i layer selezionati
È possibile specificare quali layer importare.
