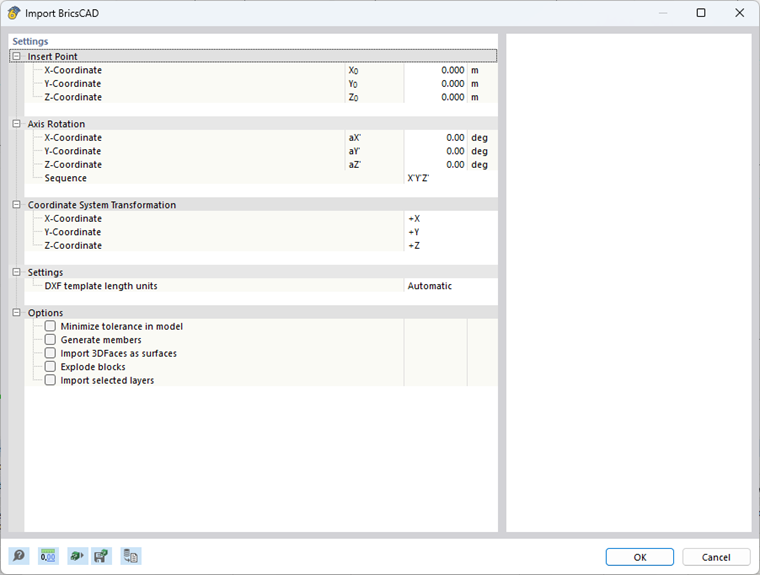

Cette option d'importation permet un transfert direct de modèle de BricsCAD vers RFEM 6. Il est possible d'importer des nœuds, des lignes ainsi que des surfaces (surfaces 3D). Pour l'importation, les deux applications doivent être ouvertes simultanément.
Point d'insertion
Le point d'insertion est déterminé par les coordonnées du modèle. Vous pouvez modifier manuellement le point d'insertion le long des axes X, Y et Z.
Rotation de l'axe
Le modèle peut être tourné optionnellement autour des axes globaux. Un angle positif fait tourner le modèle dans le sens des aiguilles d'une montre.
La séquence des rotations des axes peut être définie séparément.
Transformation du système de coordonnées
Dans le menu déroulant correspondant, vous pouvez échanger les axes ou changer la direction d'un axe.
Paramètres
Si les 'Unités de longueur du modèle DXF' ne doivent pas être automatiquement définies à partir du fichier DXF, vous pouvez sélectionner l'unité appropriée dans la liste.
Options
Minimiser la tolérance dans le modèle
Une tolérance élevée peut entraîner une mauvaise formation de petites lignes. Minimisez la tolérance pour éviter ce problème.
Générer des barres
Vous pouvez transformer les lignes importées en barres. Pour cela, les noms de sections transversales et de matériaux doivent être enregistrés dans les dénominations des calques. (par exemple, dénomination du calque : IPE 500 $S235)
Importer des 3DFaces en tant que surfaces
Si vous activez cette option, les surfaces 3D du modèle DXF seront automatiquement créées en tant que surfaces dans RFEM.
Importer des calques sélectionnés
Vous pouvez spécifier quels calques doivent être importés.
