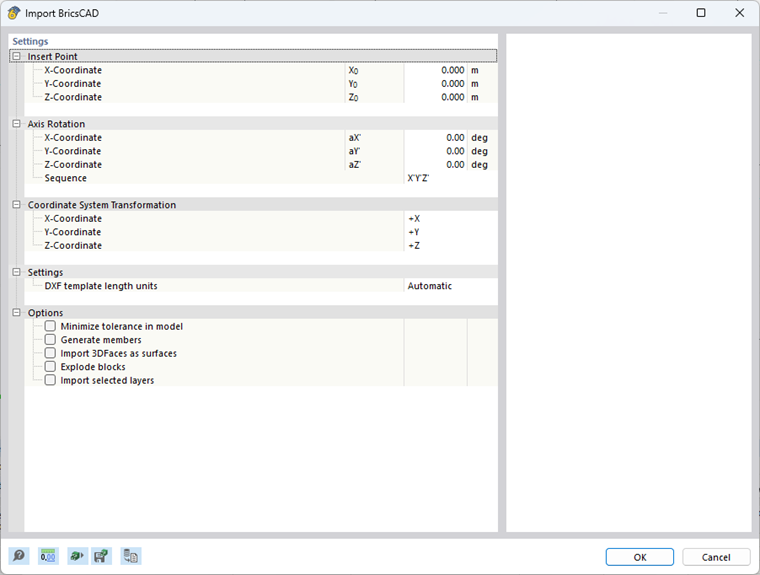

Esta opção de importação permite uma transferência direta de modelo do BricsCAD para RFEM 6. Podem ser importados nós, linhas e superfícies (superfícies 3D). Para a importação, ambos os aplicativos devem estar abertos simultaneamente.
Ponto de Inserção
O ponto de inserção é baseado nas coordenadas do modelo. Você pode alterar manualmente o ponto de inserção ao longo dos eixos X, Y e Z.
Rotação de Eixo
O modelo pode ser opcionalmente girado em torno dos eixos globais. Um ângulo positivo rotaciona o modelo no sentido horário.
A sequência de rotações de eixo pode ser definida separadamente.
Transformação do Sistema de Coordenadas
No menu dropdown correspondente, você pode trocar os eixos ou alterar a direção de um eixo.
Configurações
Se as 'Unidades de comprimento do modelo DXF' não forem automaticamente adotadas do arquivo DXF, você pode selecionar a unidade apropriada na lista.
Opções
Minimizar a tolerância no modelo
Uma alta tolerância pode resultar na má formação de pequenas linhas. Minimize a tolerância para evitar este problema.
Gerar barras
Você pode converter linhas importadas em barras. Para isso, os nomes das seções transversais e dos materiais devem estar atribuídos nas denominações de camada. (por exemplo, Denominação de camada: IPE 500 $S235)
Importar 3DFaces como superfícies
Se você ativar esta opção, as superfícies 3D do modelo DXF serão automaticamente criadas como superfícies no RFEM.
Importar camadas selecionadas
Você pode determinar especificamente quais camadas devem ser importadas.
