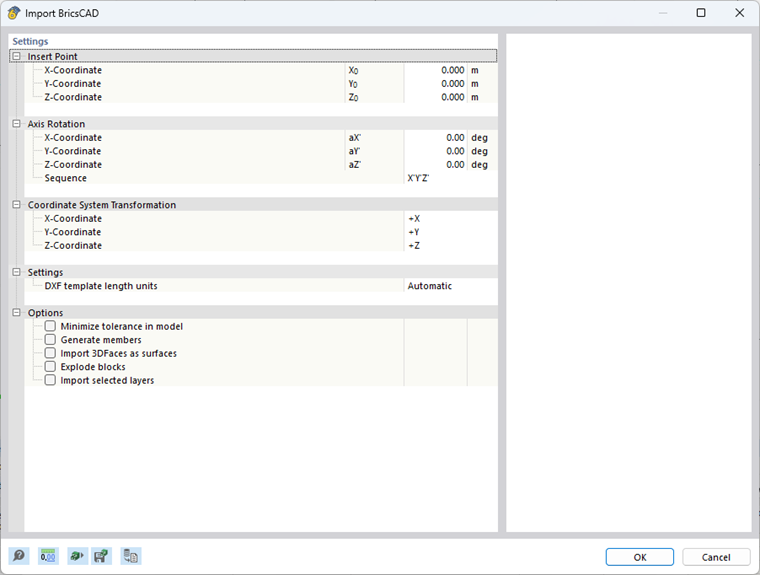

Tato importní možnost umožňuje přímé předání modelu z aplikace BricsCAD do RFEM 6. Mohou být importovány uzly, linie a také plochy (3D plochy). Pro import musejí být obě aplikace současně otevřené.
Vložení bodu
Bod vložení je určen pomocí koordinát modelu. Bod vložení můžete ručně změnit podél os X, Y a Z.
Otočení os
Model lze volitelně otočit kolem globálních os. Kladný úhel otáčí model ve směru hodinových ručiček.
Pořadí otáčení os lze stanovit samostatně.
Transformace souřadnicového systému
V odpovídajícím rozbalovacím menu můžete osy zaměnit nebo změnit směr osy.
Nastavení
Pokud nemají být 'Jednotky délky z šablony DXF' automaticky převzaty ze souboru DXF, můžete vybrat odpovídající jednotku v seznamu.
Možnosti
Minimalizovat toleranci v modelu
Vysoká tolerance může vést k špatné formaci malých linií. Minimalizujte toleranci, abyste se tomuto problému vyhnuli.
Generovat pruty
Můžete převést importované linie na pruty. Proto musí být názvy průřezů a materiálů odpovídajícím způsobem uloženy v označení vrstev. (např. Označení vrstvy: IPE 500 $S235)
Importovat 3D plochy jako plochy
Pokud tuto možnost aktivujete, 3D plochy z šablony DXF budou automaticky vytvořeny jako plochy v RFEM.
Importovat vybrané vrstvy
Můžete cíleně určit, které vrstvy mají být importovány.
