El Modelado Estructural Integrado (ISM) es un enfoque estandarizado de intercambio de datos de Bentley Systems.

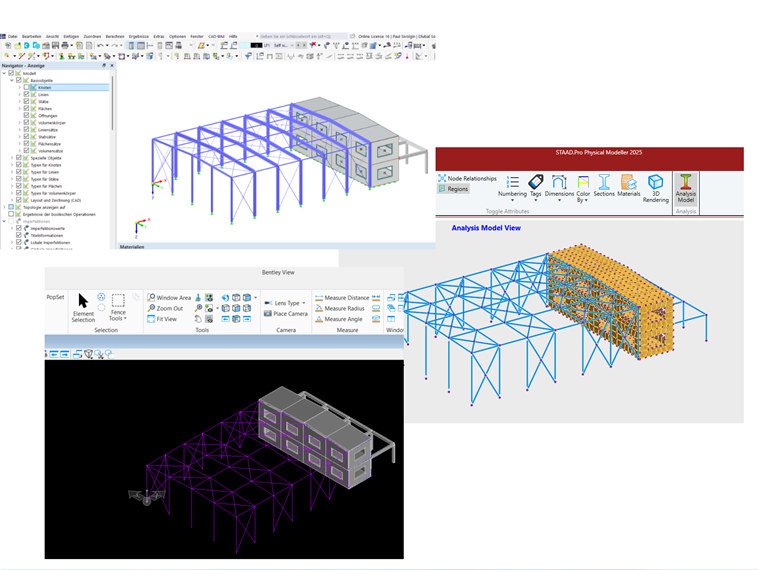

Con la interfaz Bentley ISM, actualmente se pueden transferir barras y superficies (*ism.dgn *i.dgn). Se requiere el Bentley ITWIN Analytical Synchronizer y una cuenta para el Bentley Connection Client.

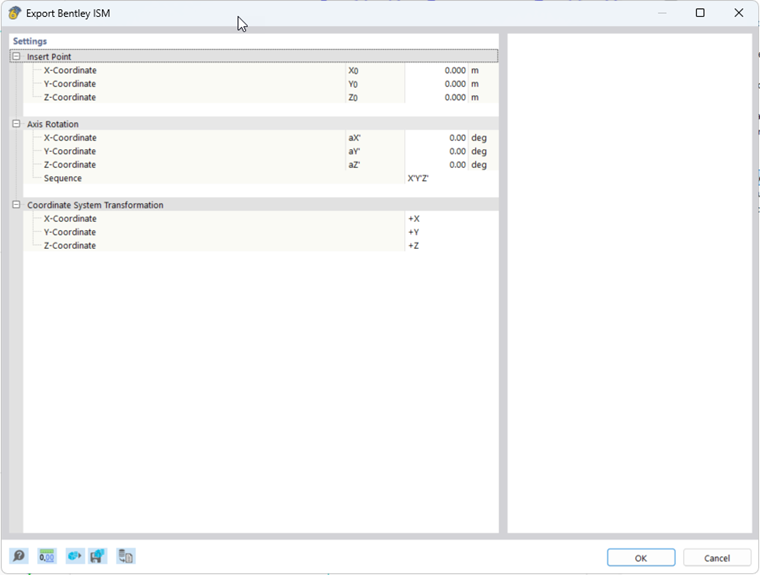

Punto de inserción
El punto de inserción se basa en las coordenadas del modelo en RFEM. Puede cambiar manualmente el punto de inserción a lo largo de los ejes X, Y y Z.
Rotación de ejes
Opcionalmente, el modelo se puede girar alrededor de los ejes globales. Un ángulo positivo rota el modelo en el sentido del reloj.
La secuencia de rotaciones de los ejes se puede establecer por separado.
Transformación del sistema de coordenadas
En el menú desplegable correspondiente, puede intercambiar los ejes o cambiar la dirección de un eje.
