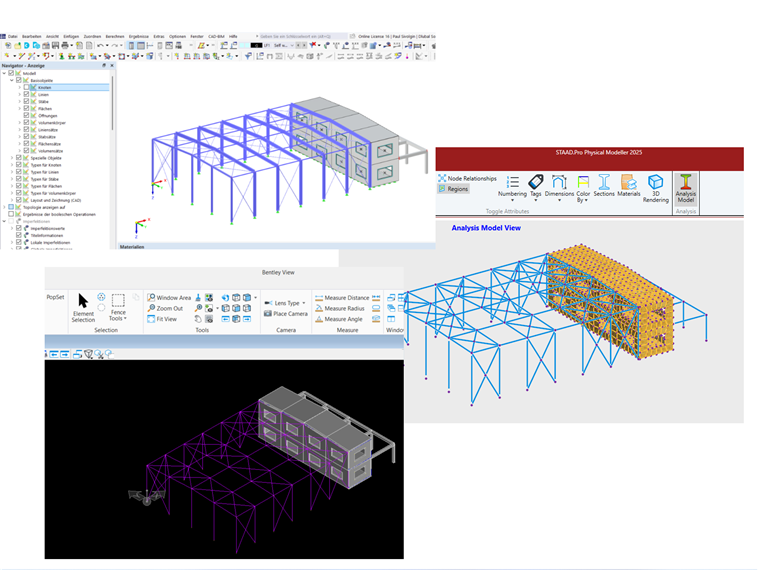

Il modello strutturale integrato (Integrated Structural Modeling, ISM) è un approccio standardizzato per lo scambio di dati di Bentley Systems. L'interfaccia Bentley ISM attualmente consente di trasferire aste e superfici (*ism.dgn *i.dgn). È necessario il Bentley ITWIN Analytical Synchronizer e un account per il Bentley Connection Client.

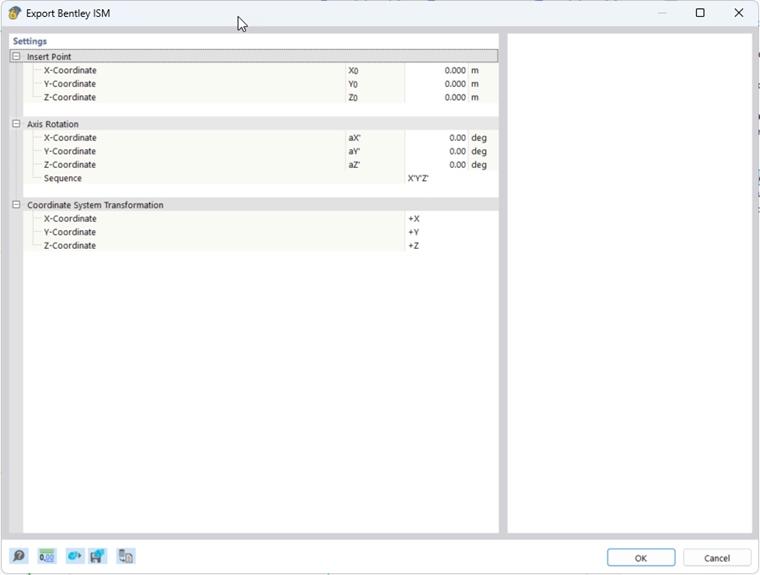

Punto di inserimento
Il punto di inserzione si basa sulle coordinate del modello in RFEM. È possibile modificare manualmente il punto di inserimento lungo gli assi X, Y e Z.
Rotazione degli assi
Il modello può essere opzionalmente ruotato intorno agli assi globali. Un angolo positivo ruota il modello in senso orario.
L'ordine delle rotazioni degli assi può essere definito separatamente.
Trasformazione del sistema di coordinate
Nel menu a tendina corrispondente, è possibile scambiare gli assi o modificare la direzione di un asse.
