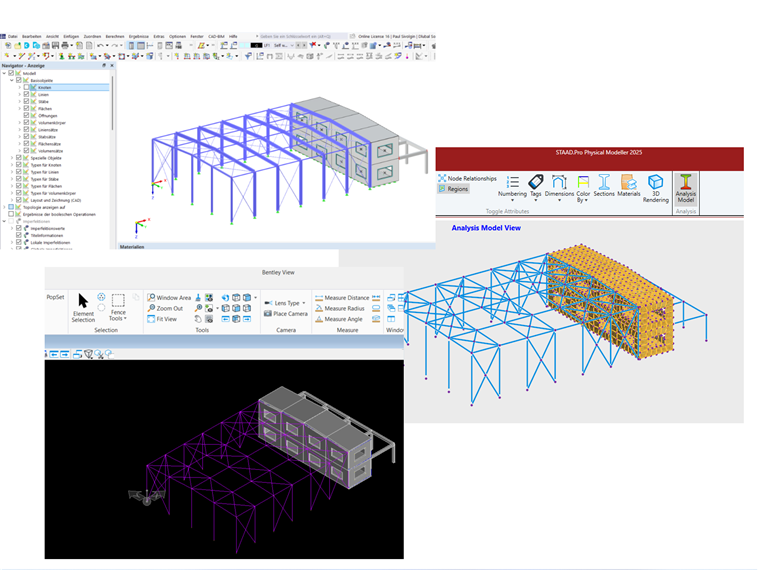

La Modélisation Structurelle Intégrée (ISM) est une approche standardisée d'échange de données de Bentley Systems.
Avec l'interface Bentley ISM, il est actuellement possible de transférer des barres ainsi que des surfaces (*ism.dgn *i.dgn). Le synchroniseur analytique Bentley ITWIN ainsi qu'un compte pour le Bentley Connection Client sont requis.

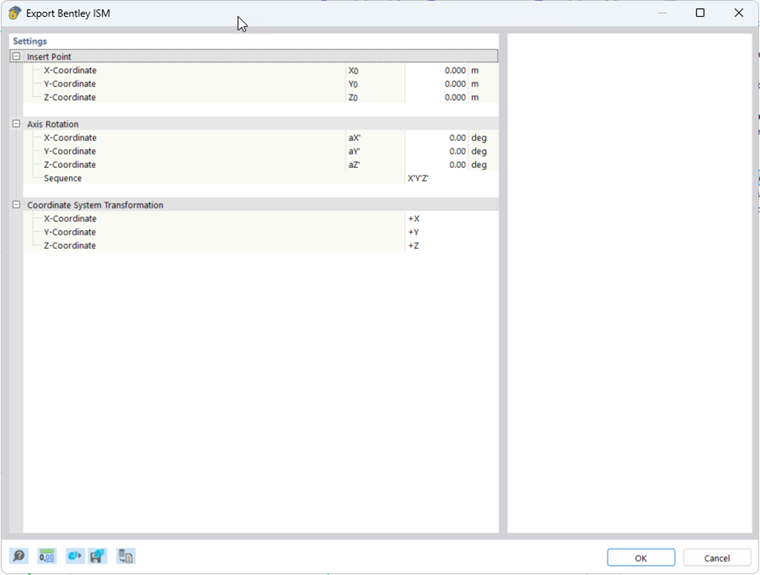

Point d'insertion
Le point d'insertion est basé sur les coordonnées du modèle dans RFEM. Vous pouvez modifier manuellement le point d'insertion le long des axes X, Y et Z.
Rotation des axes
Le modèle peut être tourné autour des axes globaux si nécessaire. Un angle positif fait tourner le modèle dans le sens des aiguilles d'une montre.
La séquence des rotations d'axes peut être définie séparément.
Transformation du système de coordonnées
Dans le menu déroulant correspondant, vous pouvez permuter les axes ou changer la direction d'un axe.
