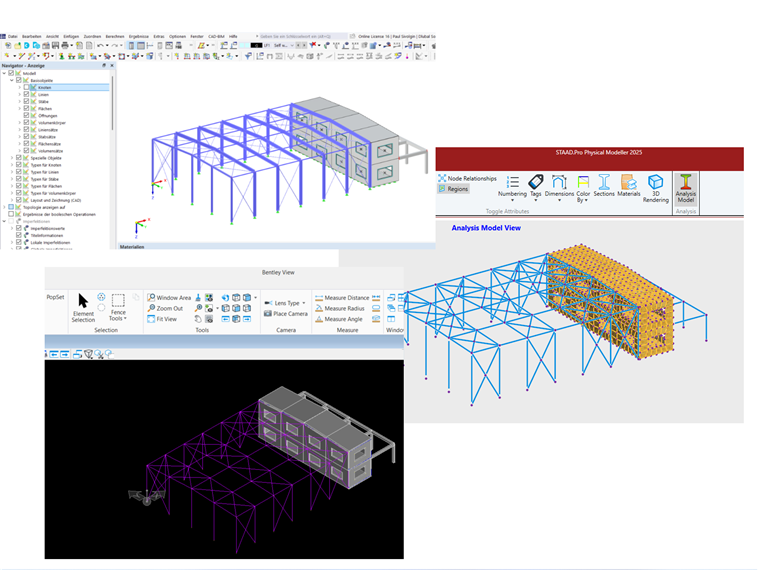

Integrated Structural Modeling (ISM) é uma abordagem padronizada de troca de dados da Bentley Systems.
Com a interface Bentley ISM, atualmente, é possível transferir barras assim como superfícies (*ism.dgn *i.dgn). É necessário o Bentley ITWIN Analytical Synchronizer, assim como uma conta para o Bentley Connection Client.

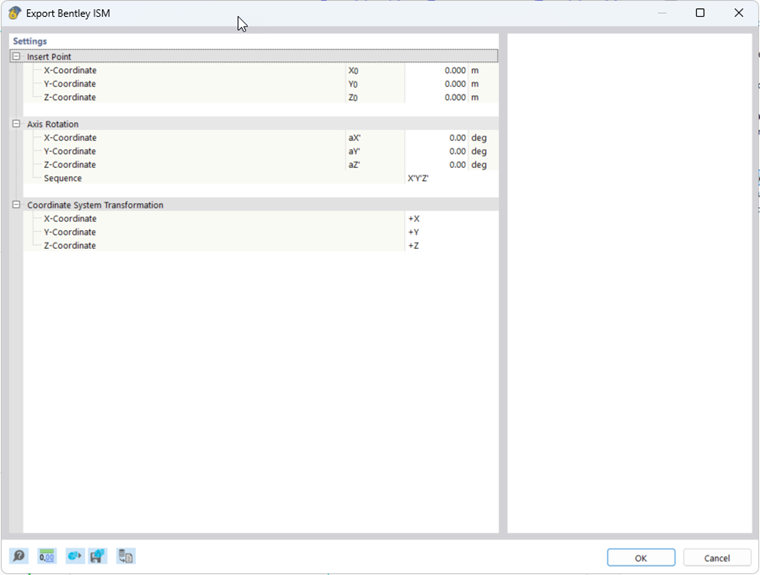

Ponto de Inserção
O ponto de inserção se baseia nas coordenadas do modelo no RFEM. Você pode alterar manualmente o ponto de inserção ao longo dos eixos X, Y e Z.
Rotação do Eixo
O modelo pode ser opcionalmente girado em torno dos eixos globais. Um ângulo positivo gira o modelo no sentido horário.
A sequência das rotações dos eixos pode ser definida separadamente.
Transformação do Sistema de Coordenadas
No menu drop-down correspondente, você pode trocar os eixos ou alterar a direção de um eixo.
